ВОЗМОЖНОСТИ НОВОГО ПОКОЛЕНИЯ

ДИАМЕТР ПИЛЫ ДО 840 мм.
5 ЧПУ-осей ДЛЯ УНИВЕРСАЛЬНОЙ ОБРАБОТКИ БОКОВЫХ ГРАНЕЙ ЗУБЬЕВ ДИСКОВЫХ ПИЛ С ТВЕРДОСПЛАВНЫМИ НАПАЙКАМИ ДИАМЕТРОМ ОТ 80 ДО 840 ММ

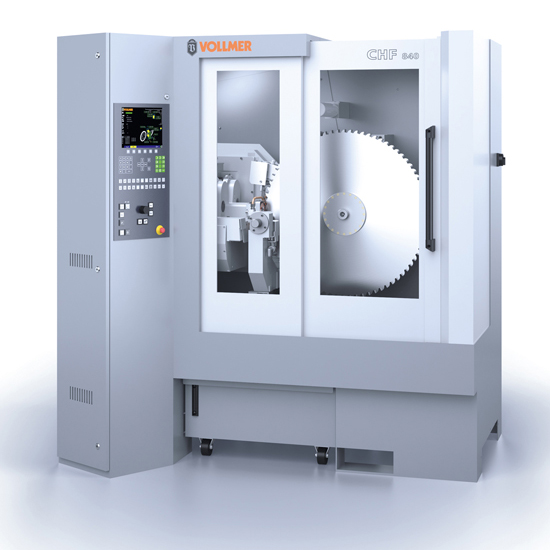

VOLLMER CHF 840
ВСЁ В ОДНОМ.
ОДИН ДЛЯ ВСЕГО.

	КОМПАКТНАЯ КОНСТРУКЦИЯ. Компактная конструкция и оптимальный доступ оператора к узлам станка
	МОДЕРНИЗИРОВАННЫЙ ПУЛЬТ УПРАВЛЕНИЯ. 10-дюймовый цветной ЖК-дисплей и многофункциональная ручка-маховичок для быстрого, простого и удобного управления
	УВЕЛИЧЕННОЕ СМОТРОВОЕ ОКНО. Телескопическая дверца, обеспечивающая превосходный обзор рабочей зоны, открывается внутрь станка
	СЕРИЙНОЕ ИСПОЛНЕНИЕ В ЗАКРЫТОМ КОРПУСЕ. Для эффективной работы, шумоизоляции и защиты от вредных веществ, а также для презентабельного внешнего вида
	МАССИВНАЯ КОНСТРУКЦИЯ. Стабильная конструкция станка для высокоточной работы без вибраций

 ПРИМЕНЕНИЕ

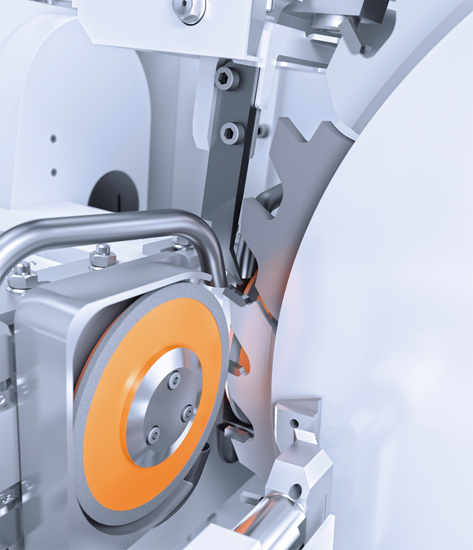

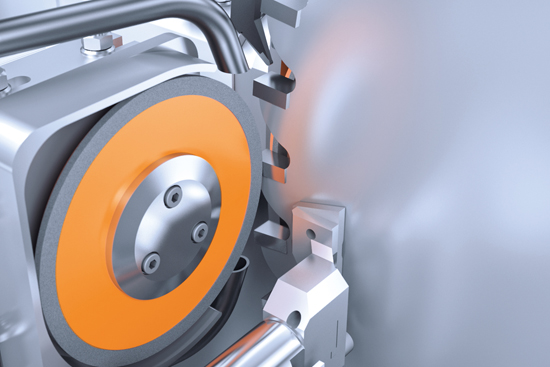

Обработка боковых граней зубьев пил для лесопильной промышленности и деревообработки, а также обработки пластмасс, алюминия и металлов. Благодаря своей высокой гибкости и производительности станки серии CHF являются лидерами во многих областях применения.
/// Автоматическая настройка любых распространенных углов - в том числе переднего угла - и автоматическое определение шага зубьев
/// Дополнительно: шаг зубьев до 180 мм за счет специального удлинителя, расширяющего возможности толкателя - специально для лесопильных производств
/// Возможна обработка зубьев с выпуклой боковой гранью
/// Возможна замена пил без перестановки крепежных салазок - без повторной регулировки по диаметру
/// Возможно оснащение более мощными двигателями с регулируемой скоростью вращения для обеспечения максимальной производительности шлифования и оптимизации параметров обработки


 //// ПРОГРАММА ЗАТОЧКИ: шлифование вперед, отскок, быстрый холостой ход назад без касания


 //// ПРОГРАММА ЗАТОЧКИ: быстрый холостой ход вперед без касания, подача на глубину и шлифование назад


//// ПРОГРАММА ОСЦИЛЛЯЦИИ с выбором величины съема и количества проходов


//// СКОРОСТЬ ШЛИФОВАНИЯ выбирается бесступенчато


//// ПЕРЕМЕННАЯ ШИРИНА ЗУБЬЕВ допустима к обработке

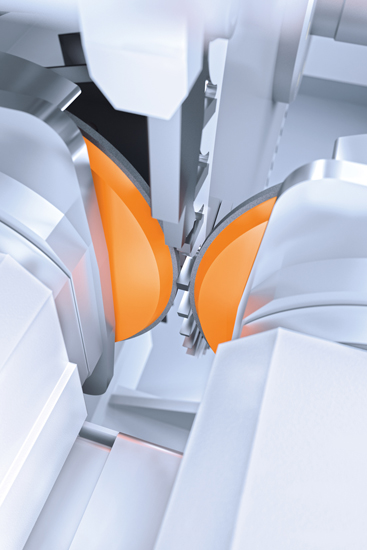

//// БОКОВЫЕ ГРАНИ // ПРИМЕРЫ ОБРАБАТЫВАЕМОЙ ГЕОМЕТРИИ ЗУБЬЕВ
Выпуклые боковые грани, положительный / отрицательный радиальный угол (например, подрезные дисковые пилы)


//// ГРУППОВОЕ РАСПОЛОЖЕНИЕ ЗУБЬЕВ доступно для обработки


КОНЦЕПЦИЯ УПРАВЛЕНИЯ

Новая многофункциональная ручка-маховичок значительно облегчает и ускоряет работу. Выбор и перемещение осей осуществляется через модуль управления, что способствует предотвращению возможных ошибок. Кроме того, ручка-маховичок служит потенциометром, позволяющим регулировать скорость работы станка.
///  ввод различных скоростей шлифования по необходимости: оптимизация времени обработки или максимально высокое качество поверхности
///  отсутствие необходимости в ручной настройке радиального, тангенциального и заднего углов - отсутствие ошибок настройки. Возможен ввод либо угла, либо геометрических размеров
///  возможна полностью автоматическая односторонняя обработка (например, для конических подрезных пил)
///  не требуется вводить шаг зубьев благодаря датчикам толкателя
///  стандартное программирование особых геометрий боковых граней зубьев в специальной программе

ТЕХНИЧЕСКИЕ ДАННЫЕ СТАНКА VOLLMER CHF 840

Дисковые пилы			Ход шлифования
Наружный диаметр	80-840 мм		Боковая грань	≤ 20
Диаметр посадочного отверстия	от 10 мм		Мощность привода шлифовального узла	0,7 (1,1*) кВт
Толщина полотна пилы	до 8 мм		Емкость бака охлаждающей жидкости	170 л.
Шаг зубьев пилы	до 100 (до 180*)		Шлифовальные круги:
Ширина пропила (напайки)	до 12 мм		Наружный диаметр	80-100 мм
Масса пилы	макс. 30 кг		Диаметр посадочного отверстия	32 мм
Передний угол	от -10° до +30°		Окружная скорость	18-27 м/с
Тангенциальный угол	от 0° до 8		Потребляемая мощность   (без дополнительного оборудования)	3,7 кВА
Радиальный угол	от 0° до 6°
			Масса станка	1680 кг.

ГАБАРИТЫ СТАНКА
