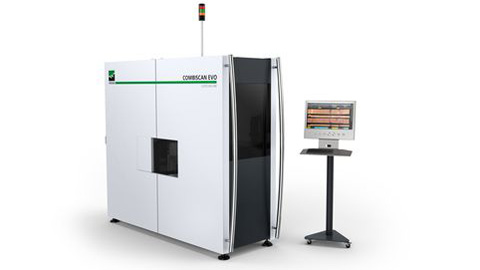

WEINIG CombiScan Evo С

Версия сканера для поперечного раскроя

Купить
Презентация WEINIG CombiScan Evo С

Серия WEINIG CombiScan Evo: Максимальная производительность и гибкость

Серия CombiScan Evo LuxscanLine является флагманским решением в ассортименте сканеров концерна WEINIG. Сканеры класса High-End во множестве комбинаций образуют превосходную базу для качественной работы и соответствуют всем требованиям сегодняшних технологических процессов. CombiScan Evo создаст совершенно новые возможности оптимизации для вашего производства. Одновременно он предлагает максимальный контроль и прозрачность технологического процесса.

Важнейшим фактором целенаправленной оптимизации сырья является оптимальное распознавание характеристик древесины. Отдельные характеристики сырья значительно отличаются друг от друга при их распознавании разными датчиками. Модульная концепция, используемая для датчиков сканера, использует именно это обстоятельство. При этом концерн WEINIG предлагает индивидуальное решение для каждого клиента.

Простая оптимизация — это ключ к эффективному производству. CombiScan Evo может применяться с разными станками WEINIG, например, торцовочными пилами, делительными пилами и установками для сортировки. Для высокоэффективной оптимизации можно задать различные уровни качества и зоны, а затем использовать эти настройки для получения конечной продукции. При этом данные об изделиях и качестве сохраняются в базе данных, после чего их можно в любой момент выбрать посредством перетаскивания мышью. Логично построенный интерфейс сканера упрощает настройку и понятен любому сотруднику.

Модульная конструкция CombiScan Evo позволяет объединять различные технологии в виде модулей. Таким образом, в зависимости от потребностей клиент получает установку с идеально подобранными датчиками и одновременно очень хорошим соотношением цены и качества. Встроенная лазерная камера обеспечивает распознавание стандартных характеристик древесины на четырех сторонах. Цветная камера регистрирует и надежно распознает цветовые особенности. Благодаря этому возможно не только распознавание синевы, но и оптимизированная сортировка по цветовым оттенкам. Например, это позволяет классифицировать и сортировать ламели для клееных щитов.

Для определения изменений плотности применяется рентгеновский датчик. С его помощью древесину можно «просветить», увидев ее внутреннее состояние, и классифицировать ее по плотности. Общая картина дополняется датчиками для измерения изгиба, влажности, нестроганых мест и т. д., а также специальным оборудованием для механизации всего процесса. Например, данный сканер оснащен автоматически перемещаемыми камерам для работы с деталями, имеющимися уменьшающуюся ширину. Эта технология представляет собой уникальное решение. Предлагаемые концепции датчиков и модульная конструкция делают CombiScan Evo перспективной и адаптируемой системой, способной справиться с любыми новыми требованиям на производстве.

Применение CombiScan Evo позволяет снизить расходы на оплату персонала, обеспечить неизменно высокое качество, повысить производительность и гибкость, так как критерии сортировки можно легко и быстро изменять.

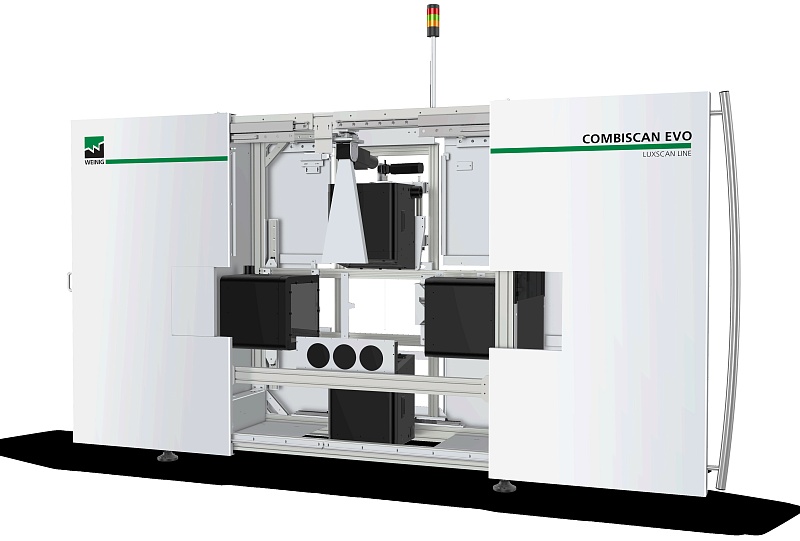

CombiScan Evo C: Правильный сканер для оптимизации при торцовке
WEINIG CombiScan Evo
CombiScan Evo C специально оснащен для торцовочных линий. Благодаря множеству опций его возможности можно расширить для любых требований, что означает максимальный уровень гибкости. На основе используемых высоких технологий он в состоянии решающим образом улучшить ваше производство.
В этом сканера концерну WEINIG удалось объединить весь свой опыт в области оптимизации при торцовке, создав уникальную единую систему. Настраиваемые параметры программного и аппаратного обеспечения сканера сами по себе представляют высокие технологии.
Простая оптимизация — это ключ к эффективному производству. Для высокоэффективной оптимизации можно задать различные уровни качества и зоны, а затем использовать эти настройки для получения конечной продукции. При этом данные об изделиях и качестве сохраняются в базе данных, после чего их можно в любой момент выбрать посредством перетаскивания мышью. Логично построенный интерфейс сканера упрощает настройку и понятен любому сотруднику.
Благодаря различным датчикам сканер можно адаптировать к требованиям клиентов, что означает идеальные результаты его работы. Твердая или мягкая древесина, оконные бруски или клееный брус, планки или щиты, производство мебели или доски для опалубки — с этим сканером вы всегда получите оптимальный результат.

Преимущества WEINIG CombiScan Evo C
  • Повышение выхода готовой продукции, так как точность распознавания сканерами намного превосходит ручную разметку
  • Уменьшение затрат на персонал, так как не требуется трудоемкая ручная разметка
  • Максимальная производительность благодаря автоматическому распознаванию дефектов и оптимизации
  • Рост гибкости производства, так как возможно одновременное изготовление разных изделий с разным уровнем качества
  • Повышение качества конечной продукции для конкретных клиентов и т. п.
  • Повышение качества конечной продукции

Технические характеристики
В данной таблице представлены наиболее важные характеристики.
Для получения подробной информации с учетом ваших индивидуальных требований вы можете обратиться к эксперту WEINIG.

 Макс. скорость (м/мин)     120–300*
 Макс. кол-во досок/мин     до 80 *
 Макс. производительность м/мин     200 *
 Мин./макс. длина на входе (мм)     900–6500 *
 Мин./макс. ширина на входе (мм)     25–310 *
 Мин./макс. толщина на входе (мм)         12–100 *
 Твердая / мягкая древесина     стандарт / стандарт
 Рабочая высота (мм)     920 *
 Лазерная камера 2 S – 4 S    Стандарт
 Цветная камера 2 S – 4 S    Стандарт
 Цветная камера (высокого разрешения) 2 S – 4 S         Опция
 Дополнительный 3D-датчик      Опция
 Светодиодная подсветка    Стандарт
 Линейный лазер    Стандарт
 Анализ волокон (точечный лазер)    Стандарт
 ACM       Опция
 Рентгеновский датчик       Опция
 Модуль RW для уменьшающейся ширины       Опция
 3D+       Опция
 Профильный модуль       Опция
 Охлаждение камер     Стандарт
 Обогрев камер       Опция
 Механизация сканера       Опция
 ShapeScan       Опция
 Сканер Front End       Опция
 EScan       Опция
 Измерение влажности       Опция
 Маркировочная станция       Опция

* Другие значения скорости, размеров и высоты по запросу. Все сканеры адаптируются с учетом конкретных требований клиента. Поэтому данные могут отличаться. Производитель оставляет за собой право на технические изменения. Текст и иллюстрации в настоящем проспекте также содержат данные о специальном оборудовании, которое не входит в серийный комплект поставки. Для фотографирования частично сняты защитные кожухи.


Оптимизация при торцовке без проблем
WEINIG CombiScan Evo
Шаг 1: В сканерах LuxscanLine используются разные датчики, например, лазерные и цветные камеры, а также рентгеновские датчики. Ваш эксперт WEINIG подберет подходящие датчики, а также их лучшую комбинацию с учетом видов древесины, характеристик поверхностей и требуемой производительности. Наша цель — обеспечить максимальное качество информации для оборудования клиента.

Шаг 2: Высокотехнологичное программное обеспечение OptiCore выполняет обработку изображений. Оно распознает дефекты, а также цветовые отклонения доски. При этом идеально согласованные данные от датчиков гарантируют оптимальную обработку данных и распознавание дефектов.

Шаг 3: Оптимизация посредством программного обеспечения OptiCore определяет наилучшее решение для торцовки. При этом учитываются различные пожелания клиента и требования к качеству. На основе точных данных о доске, полученных при обработке изображений, выполняется оптимизация доски с учетом требований клиента. При этом можно задать практически неограниченное количество уровней качества и изделий. Также возможна идеальная оптимизация для сложных изделий. Это позволяет производить любой вид готовой продукции.

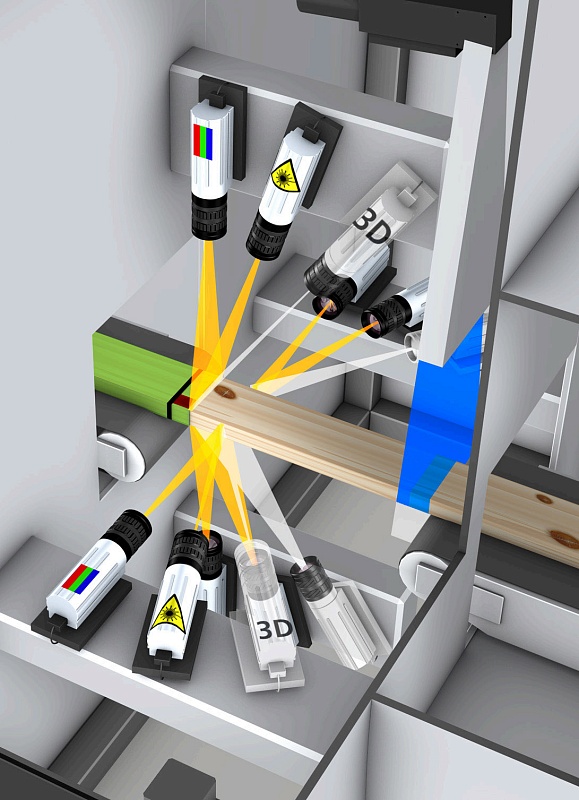

Датчики: ключ к успеху

WEINIG CombiScan Evo

Все датчики идеально защищены пыленепроницаемый корпус. В каждой системе серийно устанавливаются лазерные камеры. При самой быстрой скорости на рынке они гарантируют высокое разрешение и наилучшие результаты. Постоянное усовершенствование этой промышленной системы датчиков ведет к непрерывному росту производительности. Данная технология предназначена для распознавания таких дефектов, как сучки, сердцевинные трубки, трещины и т. д. Эта отточенная лазерная система также надежно определяет трехмерные дефекты поверхности, например, отверстия и обзол.

Результат работы сканера дополнительно улучшается цветными камерами, входящими в серийную комплектацию сканеров. Благодаря повышенному разрешению в продольном и поперечном направлении удается еще более надежно распознавать цветовые дефекты, а также трещины и оставленные насекомыми ходы. Разные версии цветных камер гарантируют идеальный результат работы сканера в любой сфере применения.

OptiLink: идеальная оптимизация благодаря связанным процессам
Применение комплексных производственных процессов всегда было непростой задачей. Соединение различных приложений и технологических линий увеличивает поток информации. Система OptiLink была разработана с целью оптимизации управления процессами посредством централизации имеющейся информации. Благодаря единому доступу ко всей информации производство по принципу «точно в срок» уже не является сложной задачей. OptiLink уменьшает количество ошибок при управлении и снижает складские запасы полуфабрикатов. Еще одно преимущество заключается в быстром и простой управлении данными в сочетании с ERP-системами. На базе продуманных статистических функций возможно производство даже единичных изделий. Хотя первоначально система OptiLink задумывалась как соединительный интерфейс сканеров для торцовки и продольного раскроя, теперь она может подключаться ко многим другим станкам на участке раскроя.

Анализ волокон: максимальная точность распила
WEINIG CombiScan Evo

Важной составной частью при оптимизации с целью роста выхода готовой продукции и увеличения ее ценности является точное позиционирование распила, что особенно относится к сращенным изделиям. Такая точность достигается системой Dual Scatter, состоящей из одного линейного и одного точечного лазера. В то время как линейный лазер в основном распознает сучки, трещины и засмолки, точечный лазер, прежде всего, улучшает распознавание шероховатых поверхностей. Позиционирование распила решающим образом улучшается благодаря углу и размеру точек. Это ведет к прочному сращиванию деталей. Система Dual Scatter может использоваться для древесины твердых и мягких пород.

Система распознавания косых трещин ACM: Оптимизируйте распознавание трещин
WEINIG CombiScan Evo
Распознавание косых, не вертикальных трещин с давних пор было проблемным местом из-за позиционирования лазеров. Благодаря применению четырех специально размещенных лазеров модуль Angle Cracks Module (ACM) позволяет получить дополнительные данные, которые решающим образом изменяют эту ситуацию. В случае плоских трещин на нижней и верхней стороне создается дополнительный контраст, что обеспечивает распознавание даже для сложно обнаруживаемых трещин. Кроме того, это ведет к улучшению всего распознавания трещин и сводит к минимуму риск избыточного распознавания дефектов.

Рентгеновский датчик: Улучшенное распознавание дефектов
WEINIG CombiScan Evo
Рентгеновские датчики могут быть полезны не только в случае поверхностей после грубой распиловки или с загрязнениями; их применение также целесообразно для пород древесины с большими цветовыми вариациями. Их преимущество заключается прежде всего в том, что они регистрируют внутренние локальные дефекты на основании различий в плотности. Например, без проблем определяются сучки из-за их высокой плотности, причем независимо от характеристик поверхности. Грязь, пыль, жир, водяные пятна и т. д. больше не мешают определять наличие сучков. Также рентгеновский датчик может использоваться для сортировки по твердости.

3D+: Новые горизонты при измерении размеров
WEINIG CombiScan Evo
Опция 3D+ открывает новую эру в области контроля размеров. Раньше измерение размеров осуществлялось камерами. Теперь эту задачу для всех четырех сторон выполняет система 3D+. Благодаря новому размещению 3D-лазеров гарантируется наилучшее измерение досок в любой точке поверхности. Это позволят лучше оптимизировать локальные изменения размеров. Улучшенное распознавание 3D-дефектов, например, обзола, отверстий и т. п., предлагает больше возможностей для оптимизации, чем раньше, что увеличивает выход готовой продукции и производительность.

Автоматическое позиционирование камер и обработка деталей с уменьшающейся шириной
WEINIG CombiScan Evo
Система автоматического позиционирования камер перемещает все камеры в идеальное положение, тем самым гарантируя оптимальное качество изображения и разрешение. Она предотвращает появление ошибок в изображении и сводит к минимуму простои. Это требование также действительно для сканирования деталей с уменьшающейся шириной. В данном случае перемещение по ширине осуществляется в реальном времени и для каждой отдельной доски. Эта опция в любое время доступна для каждого сканера CombiScan Evo. Благодаря ней CombiScan Evo становится инвестицией с прицелом на будущее.

ShapeScan: Надежное распознавание изгибов и кручения
WEINIG CombiScan Evo
ShapeScan — это идеальная опция, если требуется распознать в качестве дефекта определенный изгиб или кручение. В качестве опции также возможно распознавание вогнутости. Благодаря датчикам на поперечном транспортере сканер ShapeScan T может определить наличие изгиба и кручения. В отличное от этого сканер ShapeScan L измеряет данные значения при продольной транспортировке. Эти значения передаются в оптимизирующее оборудование, чтобы, например, обеспечить соблюдение максимального изгиба на единицу продукции. ShapeScan также может применяться отдельно для сортировки по изгибу.

Сканер Front End: Простой путь к контролю качества
WEINIG CombiScan Evo
Сканер Front End размещается после торцовочной пилы. Он сканирует отторцованные детали с обеих сторон. Анализ контрастности позволяет обнаружит дефекты внутри доски, например, сердцевинные трубки. На основании данной информации продукция дополнительно сортируется для сращивания или отдельных профилей и передается к последующему устройству. Это уменьшает объем дополнительных работ и увеличивает выход готовой продукции. Сканером Front End можно дооснастить уже имеющиеся сканерные системы. Также возможно применение для торцовочных станков с ручной разметкой.

Станция разметки: Разметка пропилов и уровней качества
WEINIG CombiScan Evo
Станция разметки — это идеальное решение для объединения сканера с одним или несколькими торцовочными станками, если не следует использовать сложные средства механизации или если невозможно прямое соединение для передачи данных. На каждую доску наносится разметка относительно пропилов, качества и поворота, после чего они безошибочно передаются в пильный станок. Кроме того, применение станции разметки может быть целесообразным в проектах с сортировкой по прочности, а также на сортировочных линиях.

Сортировка по прочности: Идеальная опция для конструкционной древесины
WEINIG CombiScan Evo
Сортировка по плотности или прочности приобретает все большее значение. Данные о плотности и прочности могут быть получены посредством рентгеновского датчика и/или анализа волокон, а также импортированы из внешних устройств, например, EScan, и учитываться при последующей оптимизации. Для сортировки по прочности доступны различные виды сертификации, например, EN 14081, JAS или MGP. Как и в случае с изгибами, при измерении влажности для процесса оптимизации также может учитываться информация из внешних источников.
