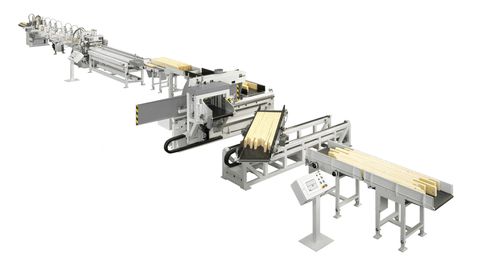

WEINIG Ultra TT 2000-4000 сращивание конструкционных деталей
WEINIG Ultra TT 2000-4000 сращивание конструкционных деталей

WEINIG Ultra TT 2000-4000 сращивание конструкционных деталей

Длина заготовок 300-2000 (3000, 4000) мм
Ширина заготовок 40-205(300) мм
Производительность (средний размер заготовки):
- вертикальное сращивание, 30x90x400 мм - 51,3 м/мин
- горизонтальное сращивание, 22х50x350 мм - 14,9 м/мин

Купить
Презентация WEINIG Ultra TT 2000-4000 сращивание конструкционных деталей Скачать PDF

Преимущества WEINIG Ultra TT 2000-4000
  • Автоматический поворотный стол с сервоприводом
  • Макс. длина заготовок 2, 3 или даже 4 м
  • Высота фрезерования (ширина заготовки) до 280 мм
  • Очень тяжелая конструкция фрезерного агрегата
  • Двойной зажимной узел на фрезерной каретке
  • Возможность вертикального и горизонтального сращивания
  • Одностороннее или даже двустороннее нанесение клея при одной фрезе
  • Мощность фрезерного привода 50 кВт для максимальной скорости
  • Мин. длина заготовок 300 мм
  • Полуавтоматическая и автоматическая линия

WEINIG Ultra TT 2000-4000: Бюджетная линия для производства конструкционной древесины

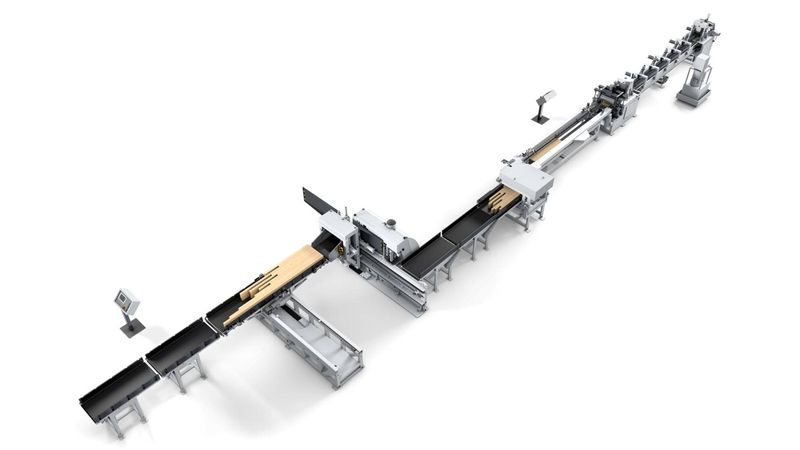

Линия Ultra TT 2000/3000/4000 используется, главным образом, для изготовления конструкционных деревянных элементов.
Одинарный фрезерный агрегат рассчитан на ширину пакета 600 мм, высоту (ширина ламели) 280 мм и длину 300–2000 (3000 или 4000) мм. Фрезерование и нанесение клея на второй стороне осуществляется после поворота на 180° автоматического стола с сервоприводом. Возможно использование практически любого клея.
Для прессования при бесконечной длине используется экструзионный пресс, а при фиксированной длине применяются разные торцевые прессы (6 / 7,2 / 9,3 / 12 / 16 / 18 м). Средняя производительность составляет 2 пакета в минуту.

Технические характеристики

  Ultra TT 2000 Ultra TT 3000 Ultra TT 4000
Длина заготовок 300–2000 мм 300–3000 мм 300–4000 мм
Ширина заготовок 40–205 (300) мм 40–205 (300) мм 40–205 (300) мм
Толщина заготовок 20–80 мм 20–80 мм 20–80 мм
Длина готовой детали 3000–6100 мм 3000–6100 мм 3000–6100 мм
Давление прессования 120 (145, 160) кН 120 (145, 160) кН 120 (145, 160) кН
Макс. сечение заготовок при длине шипов 10/11 мм (мягкая древесина) 100 (120, 133) см² 100 (120, 133) см² 100 (120, 133) см²
Макс. сечение заготовок при длине шипов 10/11 мм (твердая древесина) 80 (96, 106) см² 80 (96, 106) см² 80 (96, 106) см²
Производительность (вертикальное сращивание), 30 x 90 x 1500 мм 51,3 м/мин 51,3 м/мин 51,3 м/мин
Производительность (горизонтальное сращивание), 22 x 50 x 750 мм 14,9 м/мин 14,9 м/мин 14,9 м/мин
Вид подачи заготовок Ленточный транспортер / цепная подача Цепная подача Цепная подача
Вид фрезы Одинарная пакетная фреза Одинарная пакетная фреза Одинарная пакетная фреза
Вид разборки на отдельные заготовки Полуавтоматически/автоматически Полуавтоматически/автоматически Полуавтоматически/автоматически
Вид пресса Двухканальный пресс Двухканальный пресс Двухканальный пресс
Функция статистики Стандарт Стандарт Стандарт
Диагностическая система Стандарт Стандарт Стандарт
Заготовки разной длины Стандарт Стандарт Стандарт
Количество промежуточных пропилов Любое Любое Любое
Предотвращение сколов (под резные агрегаты) Опция Опция Опция
Мин. толщина заготовки 16 мм Опция Опция Опция
Макс. толщина заготовки 72 мм - - -
Макс. толщина заготовки 100 мм Опция Опция Опция
Мин. ширина заготовки 30 мм Опция Опция Опция
Вибрационный упор Стандарт Стандарт Стандарт
Контроль направления заготовки Стандарт Стандарт Стандарт
Контроль качества - - -
Защита от щепок Стандарт Стандарт Стандарт
Клеенаносящая система Flankenjet Стандарт Стандарт Стандарт
Обмен данными (дистанционное обслуживание) Опция Опция Опция
Резервная мощность фрезерного шпинделя Опция Опция Опция
Вид подачи с частотно-регулируемым приводом - - -
Вид подачи с серворегулированием Стандарт Стандарт Стандарт
Мощность привода фрезерного шпинделя 22 (37, 50) кВт 22 (37, 50) кВт 22 (37, 50) кВт
Мощность привода стружечного агрегата (и подрезных агрегатов) 11,5 (15) кВт 11,5 (15) кВт 11,5 (15) кВт

Значения мощности указаны при условии 100 % готовности к работе и могут варьироваться во время реальной эксплуатации.
