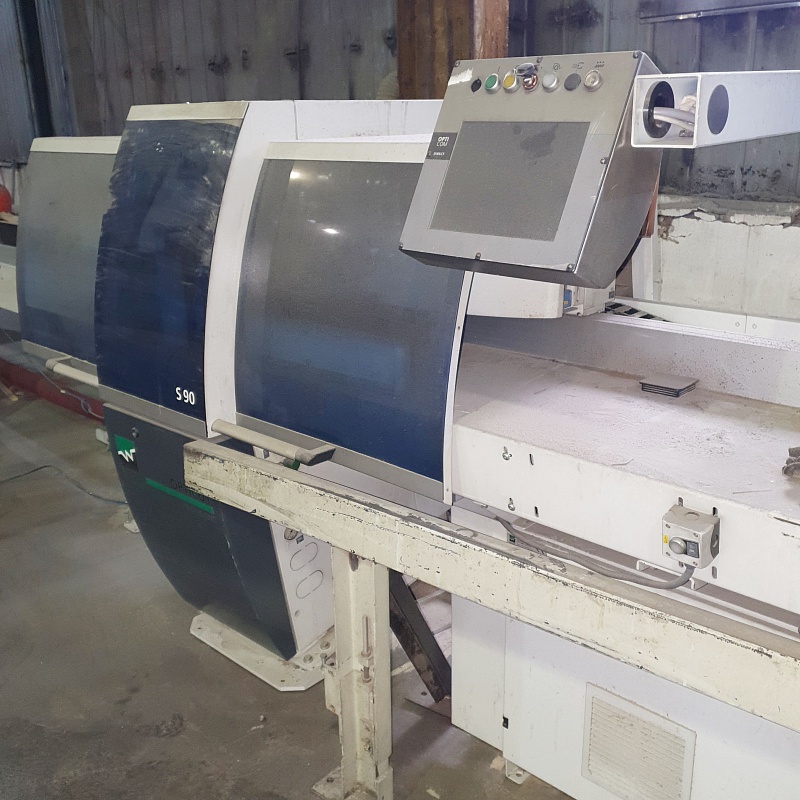

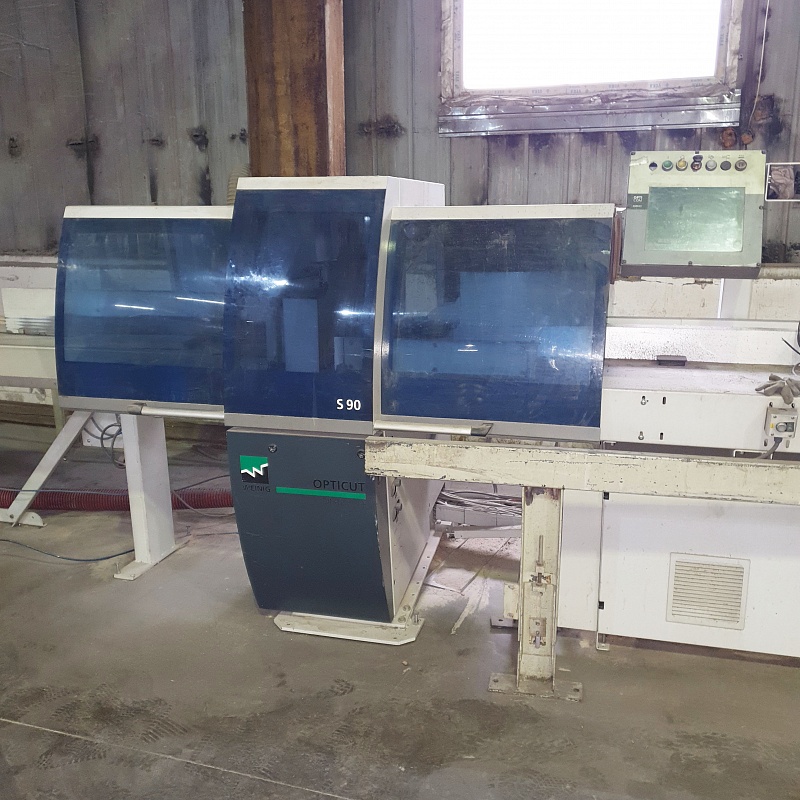

Автоматическая высокоточная торцовочная пила (оптимизатор) с программируемым толкателем WEINIG DIMTER OptiCut S90 (Германия). Станок бывший в употреблении, год 2012

Станок в хорошем рабочем состоянии, подключен, оснащен режущим инструментом. Продажа от собственника, цена включает НДС 20%.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Встроенная система позиционирования с торцовочной пилой для автоматической торцовки. Быстрый, надежный раскрой отдельных заготовок или пакетов. Станок расположен под наклоном, что позволяет выравнивать заготовки на направляющей планке.
Тяжелая, сварная станина установки, а также пильный агрегат - составляют базу для точного раскроя.
После загрузки заготовки автоматически позиционируются мощным и точным толкателем для торцовки, пневматически зажимаются и торцуются. Благодаря этому достигается очень высокая суточная производительность. Область раскроя - закрыта со всех сторон. Хороший обзор раскраиваемого материала возможен благодаря большому окну. Модель OptiCut S 90 проста в обслуживании и может быть дополнена опциями (многие из которых можно установить не на заводе, а уже в процессе эксплуатации).
Пильный диск: D 500 мм, Z=144, WZ 20°, посадочный диаметр 30 мм. Обороты пильного диска 3600 об/мин макс.

ПАРАМЕТРЫ ОБРАБАТЫВАЕМОЙ ДРЕВЕСИНЫ
Ширина на входе, мин./макс.                                           20-300 мм
Толщина на входе, мин./макс.                                          10-100 мм
Номинальные сечения (без учёта кривизны доски)
мин.                                                                                    20 х 10 мм
макс.                                                                               300 х 100 мм

Допустимая кривизна заготовок во всех направлениях: макс. 3 мм на метр длины или макс. 10 мм на общую длину.
Конечная длина получаемых изделий (мин.): 300 мм
Породы древесины: мягкая/твердая древесина/ДСП
Материал должен быть пригодным для обработки на станке.
Внимание: при использовании опциональных принадлежностей могут быть получены другие данные!

ПРОИЗВОДИТЕЛЬНОСТЬ / ПОЗИЦИОНИРОВАНИЕ

Бесступенчатая регулировка скорости подачи - до 60 м/мин
Время торцовки, высота резания - регулируются
Номинальная мощность привода толкателя 2,1 кВт (кратковременно может достигать 5 кВт)
Вес заготовки - до 100 кг
Точность позиционирования в зависимости от веса заготовки, макс. допуск позиционирования- +/- 1 мм
Мощный двигатель пилы - 7,5 кВт

БАЗА / СИСТЕМА ПОДАЧИ
Для равномерной работы на станке OptiCut в стол загрузки по бокам встроены держатели.
Подготовка заготовок, то есть их осмотр и маркировка дефектов, возможны вне зависимости от обработки заготовок пилой.
Предусмотрена дополнительная регулирующая кнопка запуска процесса торцовки для длинных заготовок. Кнопка оснащена магнитным держателем для закрепления на удобном месте.
Поворотный позиционирующий толкатель обеспечивает высокую производительность благодаря непрерывной подаче с пневматическим выравниванием во время поднимания и опускания.
Колодка толкателя имеет ширину 300 мм
Лазерный фотоэлемент установлен на поворотном  позиционирующем толкателе.
Автоматическое распознавание длины доски на входе происходит благодаря встроенному лазерному фотоэлементу. Максимальное искривление древесины по ширине 15 мм, иное – по запросу

Опция 34433 (установлена на данном станке):

Автоматическая выторцовка дефектов и раскрой на конечную длину (выторцовка дефектов + оптимизация) при помощи первоклассного люминесцентного датчика на поворотном позиционном толкателе в дополнение к лазерному фотоэлементу, полное программное обеспечение для оптимизации, 1 сорт
Во время обратного хода толкателя определяются длина заготовки на входе и участки маркированных дефектов. Доска располагается прямо в позицию подачи, толкатель наклоняется сверху. После измерения при обратном ходе толкатель уходит вниз и перемещает доску к торцовочной пиле. Станок OptiCut автоматически выторцовывает маркированные дефекты и подходящие по списку раскроя мерные длины из оставшихся остатков.

опция 34434 (установлена на данном станке)
Оптимизация с 4-мя сортами
Распределение пропилов / оптимизация осуществляется на 4 различных качества древесины. Оператор отмечает мелком качество материала (сорт). Сенсорные датчики вручную регулируются по толщине заготовки. Максимальная кривизна заготовки по высоте - 25 мм.

БАЗА / ПИЛА / СИСТЕМА ПОДАЧИ

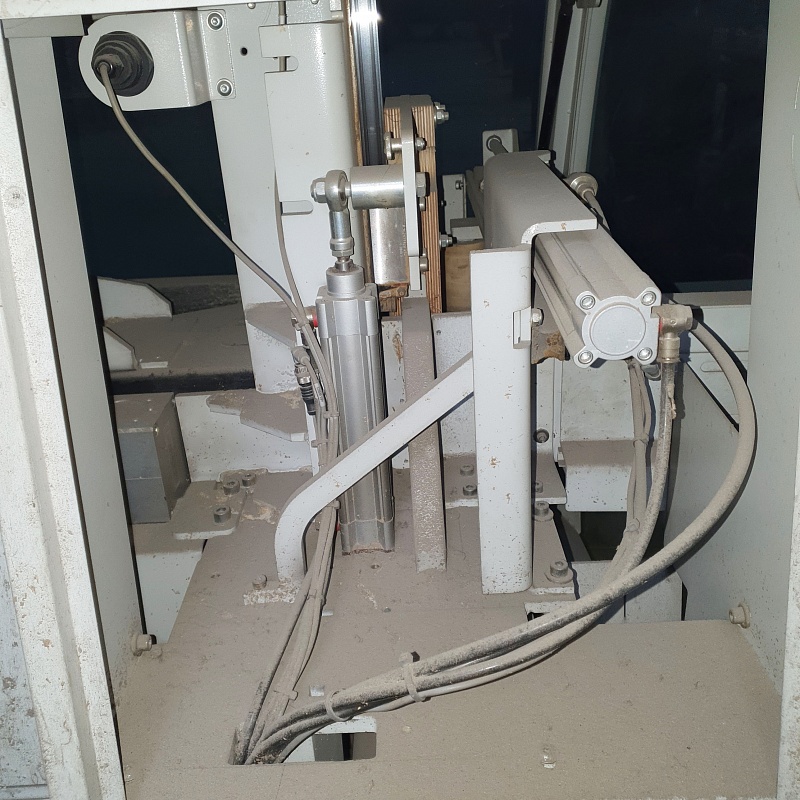

Укороченная длина хода прижимных механизмов.
Прижимной механизм после автоматического распознавания толщины заготовок совершает минимально необходимый ход с целью уменьшения цикла работы пилы. Преимущество: существенное увеличение производительности.

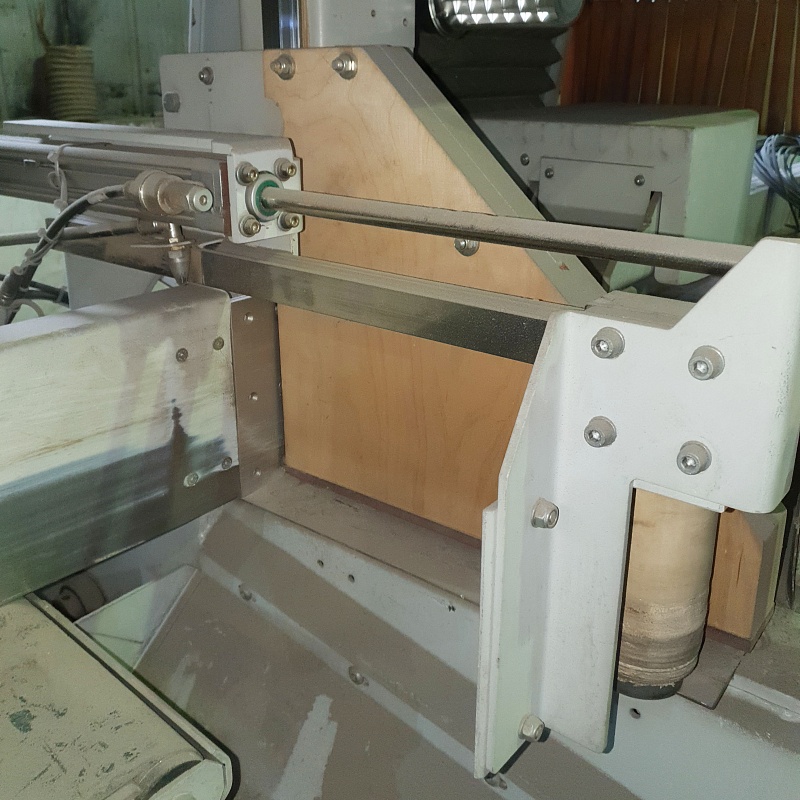

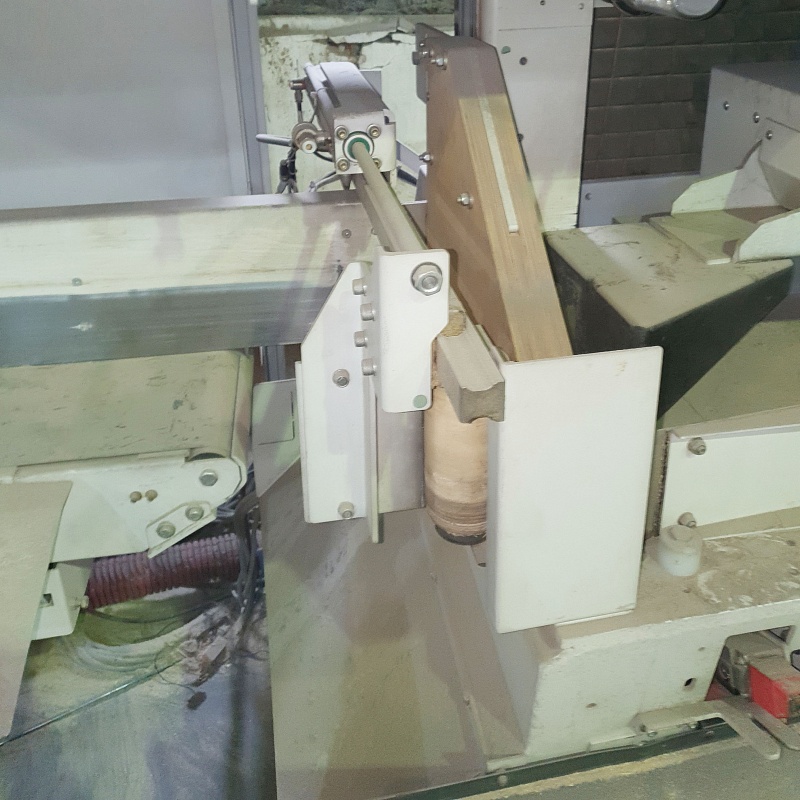

Пневматически управляемый боковой упор в зоне резания. Направляет заготовку вдоль базовой линейки и увеличивает
вероятность получения перпендикулярных пропилов на торцах заготовок.
Позволяет достигать более высокой суточной производительности за счет надежной фиксации заготовки в зоне резания

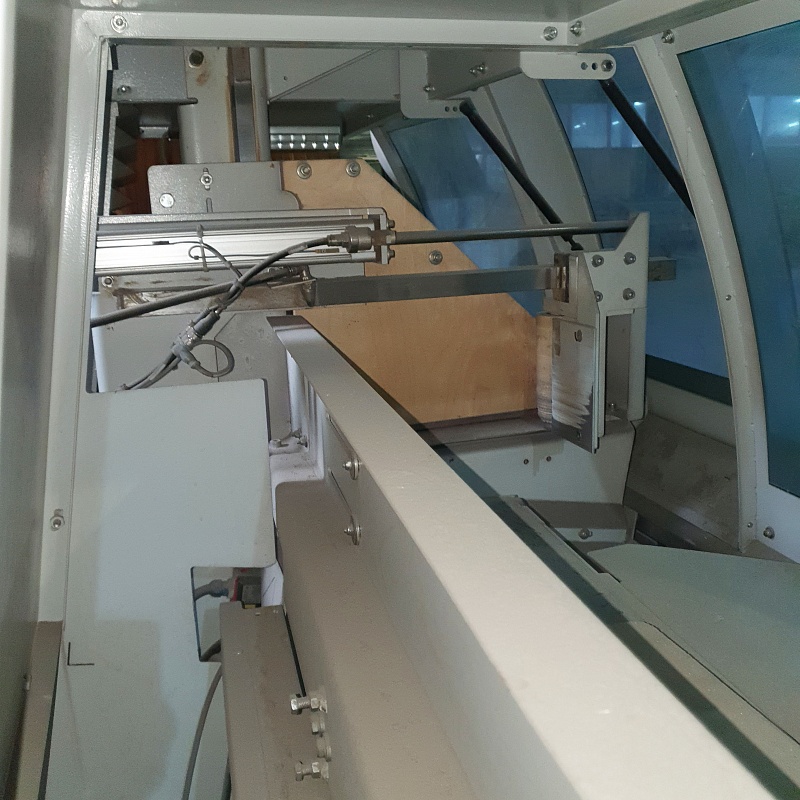

Освещение зоны резания

ВЫХОД / СОРТИРОВКА

Интегрированная шахта для удаления отходов с сортировочного транспортёра шириной 250 мм
Электро-пневматический привод для надёжной отсортировки отходов, непосредственно после пилы, без приводной станции, в комбинации с сортировочной станцией. Max. длина отходов примерно 100 мм

Выходной транспортёр / сортировочная станция с приводом (класс энергоэффективности IE2), без сбрасывателей,
ширина транспортёра 250 мм, длина заготовок ≤ 300 мм.
Длина транспортера ок. 7500мм.

1 сбрасыватель в усиленном исполнении, устанавливается над выходом транспортерной ленты (станция сортировки),  для сталкивания тяжелых заготовок.

СИСТЕМА УПРАВЛЕНИЯ

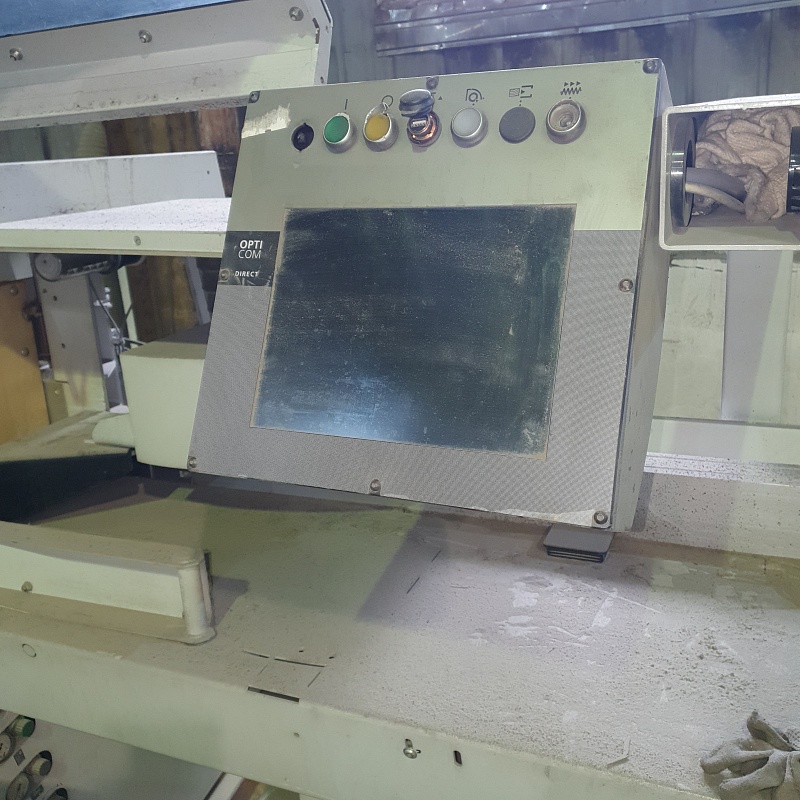

Пульт управления OptiComDirect с большим цветным 12-дюймовым TFT-Дисплеем и сенсорным управлением.
Технические данные:
Память для 500 групп продуктов (одновременно 16 для измерения ширины), 350 мерных длин в каждой группе продуктов, 50 градаций для переменных длин, свободно распределённых 8 сортами, обзорная статистика производства, импорт и экспорт данных в формате ASCII, возможно непосредственное подключение пригодного для работе в сети принтера (данные статистики, импорт / экспорт данных и печать возможны через локальную сеть).


Устройство внешнего подключения USB
При помощи поставляемого USB-Flash-накопителя можно, например, напрямую копировать списки раскроя в систему OptiComDirect. Вход в USB-порт легкодоступный и пылезащищенный
