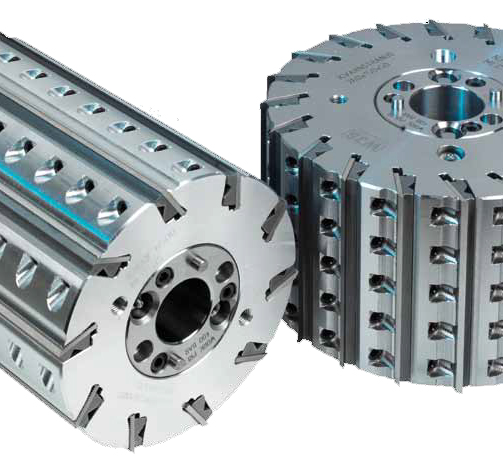

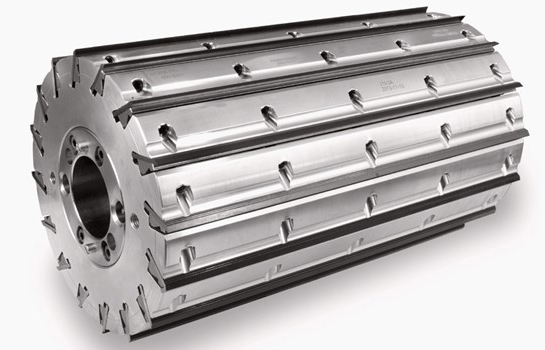

Hydro cutterheads

We produce all of our cutters in steel or aluminium and manage to produce cutter heads up to ø425 mm.

We prefer to deliver the cutter heads with knives mounted and grinded from our factory. The cutter heads are ready and can be mounted in the planing machine directly. To get the best cutting surface and longest life time we recommend our Kanefusa ST1 knives.

LIGHT WEIGHT CUTTER HEADS IN ALUMINIUM

There are many advantages with cutter heads in aluminium.

• The weight is more than 50% less compared to steel.
• The light weight is helpfull for the operators to avoid injuries by handling them.
• It is better for the spindles and bearings in the machines.
• We always use serrated knives which makes the positioning of the knifes much easier and safer.
• If you use serrated knives the number of screws for fixing is reduced. The positioning is much faster.

Tightning torques:

• Regular knives 25 Nm (M10 screw) or 40 Nm (M12 screw) in steel body
• Serrated knives (4 mm) 25 Nm (M10 or M12 screw) in steel or aluminium body
• Release nippel (M10x1) close at 2 Nm. If nippel has to be changed tighten at 12-14 Nm.

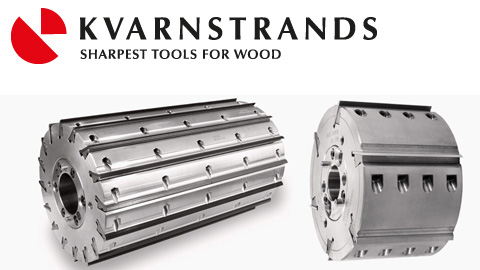

Фрезы KVARNSRANDS гидрозажимные для плоского строгания.
Корпус фрезы из стали. Посадочное 40 мм.

Артикул	Высота	Диаметр внешний	Диаметр посадочный	Кол-во ножей	Тип ножа	Угол
J481K001	60	143	40	4	30х3 мм, строгальный	27°
J481K002	80	143	40	4	30х3 мм, строгальный	27°
J481K003	110	143	40	4	30х3 мм, строгальный	27°
J481K004	130	143	40	4	30х3 мм, строгальный	27°
J481K005	160	143	40	4	30х3 мм, строгальный	27°
J481K006	180	143	40	4	30х3 мм, строгальный	27°
J10-472	230	143	40	4	30х3 мм, строгальный	27°
J481K007	235	143	40	4	30х3 мм, строгальный	27°
J481K008	260	143	40	4	30х3 мм, строгальный	27°
J481K009	305	143	40	4	30х3 мм, строгальный	27°
J481K028	60	163	40	6	35х3 мм, строгальный	27°
J481K029	80	163	40	6	35х3 мм, строгальный	27°
J481K030	110	163	40	6	35х3 мм, строгальный	27°
J481K031	130	163	40	6	35х3 мм, строгальный	27°
J481K032	160	163	40	6	35х3 мм, строгальный	27°
J481K033	180	163	40	6	35х3 мм, строгальный	27°
J481K034	235	163	40	6	35х3 мм, строгальный	27°
J481K035	260	163	40	6	35х3 мм, строгальный	27°
J481K036	305	163	40	6	35х3 мм, строгальный	27°
J481K055	60	180	40	8	35х3 мм, строгальный	27°
J481K056	80	180	40	8	35х3 мм, строгальный	27°
J481K057	110	180	40	8	35х3 мм, строгальный	27°
J481K058	130	180	40	8	35х3 мм, строгальный	27°
J481K059	160	180	40	8	35х3 мм, строгальный	27°
J481K060	180	180	40	8	35х3 мм, строгальный	27°
J481K061	235	180	40	8	35х3 мм, строгальный	27°
J481K062	260	180	40	8	35х3 мм, строгальный	27°
J481K063	305	180	40	8	35х3 мм, строгальный	27°

Фрезы KVARNSRANDS гидрозажимные для плоского строгания.
Корпус фрезы из стали. Посадочное 50 мм.

Артикул	Высота	Диаметр     внешний	Диаметр   посадочный	Кол-во     ножей	Тип ножа	Угол	Масса
J481K019	60	163	50	4	35х3 мм, строгальный	27°	8,2 кг
J481K020	80	163	50	4	35х3 мм, строгальный	27°	8,9 кг
J481K021	110	163	50	4	35х3 мм, строгальный	27°
J481K022	130	163	50	4	35х3 мм, строгальный	27°	17 кг
J481K023	160	163	50	4	35х3 мм, строгальный	27°	20 кг
J481K024	180	163	50	4	35х3 мм, строгальный	27°	22 кг
J481K025	235	163	50	4	35х3 мм, строгальный	27°	28,5 кг
J481K026	260	163	50	4	35х3 мм, строгальный	27°
J481K027	305	163	50	4	35х3 мм, строгальный	27°	38 кг
J481K046	60	163	50	6	35х3 мм, строгальный	27°	7,7 кг
J481K047	80	163	50	6	35х3 мм, строгальный	27°	8,9 кг
J481K048	110	163	50	6	35х3 мм, строгальный	27°
J10-810	110	163	50	6	30х3 мм, строгальный	27°
J481K049	130	163	50	6	35х3 мм, строгальный	27°	16 кг
J481K050	160	163	50	6	35х3 мм, строгальный	27°	20 кг
J481K051	180	163	50	6	35х3 мм, строгальный	27°	22 кг
J10-252	200	163	50	6	35х3 мм, строгальный	27°	25 кг
J481K052	235	163	50	6	35х3 мм, строгальный	27°	28 кг
J481K053	260	163	50	6	35х3 мм, строгальный	27°	31,5 кг
J481K054	305	163	50	6	35х3 мм, строгальный	27°	37 кг
J481K073	60	180	50	8	35х3 мм, строгальный	27°	9 кг
J481K074	80	180	50	8	35х3 мм, строгальный	27°
J481K075	110	180	50	8	35х3 мм, строгальный	27°
J481K076	130	180	50	8	35х3 мм, строгальный	27°
J481K077	160	180	50	8	35х3 мм, строгальный	27°	25 кг
J481K078	180	180	50	8	35х3 мм, строгальный	27°	27,5 кг
J10-800	180	180	50	8	35х3 мм, строгальный	27°	27,5 кг
J481K079	235	180	50	8	35х3 мм, строгальный	27°	36 кг
J481K080	260	180	50	8	35х3 мм, строгальный	27°
J481K081	305	180	50	8	35х3 мм, строгальный	27°
J481K091	60	203	50	10	35х3 мм, строгальный	23°
J481K092	80	203	50	10	35х3 мм, строгальный	23°
J481K093	110	203	50	10	35х3 мм, строгальный	23°	23 кг
J481K094	130	203	50	10	35х3 мм, строгальный	23°	31 кг
J481K095	160	203	50	10	35х3 мм, строгальный	23°	33 кг
J481K096	180	203	50	10	35х3 мм, строгальный	23°
J481K097	235	203	50	10	35х3 мм, строгальный	23°	48 кг
J481K098	260	203	50	10	35х3 мм, строгальный	23°
J481K099	305	203	50	10	35х3 мм, строгальный	23°
J481K109	60	203	50	12		23°
J481K110	80	203	50	12		23°
J481K111	110	203	50	12		23°	22 кг
J481K112	130	203	50	12		23°	26 кг
J481K113	160	203	50	12		23°	32 кг
J481K114	180	203	50	12		23°	36 кг
J481K115	235	203	50	12		23°	48 кг
J481K116	260	203	50	12		23°	53 кг
J481K230	305	203	50	12
J481K126	60	203	50	16
J481K127	80	203	50	16
J481K128	110	203	50	16
J481K129	130	203	50	16
J481K130	160	203	50	16			35 кг
J481K131	180	203	50	16			37 кг
J481K132	235	203	50	16
J481K133	260	203	50	16			53 кг
J481K134	305	203	50	16
