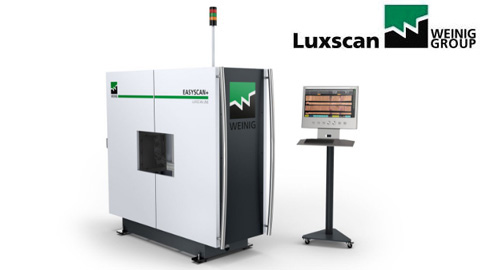

Презентация WEINIG EasyScan+ C

Серия WEINIG EasyScan+: высокая производительность при небольших вложениях — новый сканер среднего класса от концерна WEINIG

Серия WEINIG LuxscanLine EasyScan+ представляет собой дополнение инновационной и полностью разработанной заново серии WEINIG LuxscanLine. Сканер EasyScan+ предлагает актуальные высокоэффективные технологии при небольшой стоимости. В сочетании с программным обеспечением OptiCore гарантированы простое управление, а также высокая точность и надежность. Одновременно он предлагает максимальный контроль и прозрачность технологического процесса.

Важнейшим фактором целенаправленной оптимизации сырья является оптимальное распознавание характеристик древесины. Отдельные характеристики сырья значительно отличаются друг от друга при их распознавании разными датчиками. Модульная концепция, используемая для датчиков сканера, использует именно это обстоятельство. При этом концерн WEINIG предлагает индивидуальное решение для каждого клиента.

Простая оптимизация — это ключ к эффективному производству. EasyScan+ может применяться с разными станками WEINIG, например, торцовочными пилами, делительными пилами иустановками для сортировки. Для высокоэффективной оптимизации можно задать различные уровни качества и зоны, а затем использовать эти настройки для получения конечной продукции. При этом данные об изделиях и качестве сохраняются в базе данных, после чего их можно в любой момент выбрать посредством перетаскивания мышью. Логично построенный интерфейс сканера упрощает настройку и понятен любому сотруднику.

Модульная конструкция EasyScan+ позволяет объединять различные технологии в виде модулей. Таким образом, в зависимости от потребностей клиент получает установку с идеально подобранными датчиками и одновременно очень хорошим соотношением цены и качества. Встроенная лазерная камера обеспечивает распознавание стандартных характеристик древесины на четырех сторонах. Цветная камера регистрирует и надежно распознает цветовые особенности. Благодаря этому возможно не только распознавание синевы, но и оптимизированная сортировка по цветовым оттенкам. Например, это позволяет классифицировать и сортировать ламели для клееных щитов.

Общая картина дополняется датчиками для измерения кривизны и влажности, а также специализированными средствами механизации. Например, данный сканер оснащен автоматически перемещаемыми камерами, которые самостоятельно позиционируются согласно выбранной ширине доски. Эта технология представляет собой уникальное решение. Предлагаемые концепции датчиков и модульная конструкция делают CombiScan+ перспективной и адаптируемой системой, способной справиться с любыми новыми требованиям на производстве.

Применение EasyScan+ позволяет снизить расходы на оплату персонала, обеспечить неизменно высокое качество, повысить производительность и гибкость, так как критерии сортировки можно легко и быстро изменять.

EasyScan+ C: Высокая производительность — низкие инвестиции

Сканер EasyScan+ был разработан для подачи деталей в один или два оптимизирующих торцовочных станка. Однако он может применяться в комбинации со многими другими решениями. Благодаря своей простой конструкции и отлично зарекомендовавшим себя датчикам в сочетании с удобным автоматическим позиционированием камер он всегда гарантирует идеальное качество изображения. Прочная конструкция с компактной рамой обеспечивает устойчивую и надежную транспортировку досок.

Простая оптимизация — это ключ к эффективному производству. Для высокоэффективной оптимизации можно задать различные уровни качества и зоны, а затем использовать эти настройки для получения конечной продукции. При этом данные об изделиях и качестве сохраняются в базе данных, после чего их можно в любой момент выбрать посредством перетаскивания мышью. Логично построенный интерфейс сканера упрощает настройку и понятен любому сотруднику.

Благодаря различным датчикам сканер можно адаптировать к требованиям клиентов, что означает идеальные результаты его работы. Твердая или мягкая древесина, оконные бруски или клееный брус, планки или щиты, изготовление мебели или опалубочные доски — этот сканер всегда обеспечит оптимальный результат.

Преимущества WEINIG EasyScan+ C
  • Повышение выхода готовой продукции, так как точность распознавания сканерами намного превосходит ручную разметку
  • Уменьшение затрат на персонал, так как не требуется трудоемкая ручная разметка
  • Максимальная производительность благодаря автоматическому распознаванию дефектов и оптимизации
  • Рост гибкости производства, так как возможно одновременное изготовление разных изделий с разным уровнем качества
  • Повышение качества конечной продукции для конкретных клиентов и т. п.
  • Повышение качества конечной продукции
Технические характеристики

В данной таблице представлены наиболее важные характеристики. Для получения подробной информации с учетом ваших индивидуальных требований вы можете обратиться к эксперту WEINIG.

Технические характеристики

EasyScan+ C

Макс. скорость (м/мин)

120–180 *

Макс. кол-во досок/мин

до 30 *

Макс. производительность м/мин

100 *

Мин./макс. длина на входе (мм)

900–6500 *

Мин./макс. ширина на входе (мм)

30–260 *

Мин./макс. толщина на входе (мм)

10–100 *

Мягкая/твердая древесина

Стандарт / стандарт

Рабочая высота (мм)

920 *

Стандартные и опциональные комплектации (внутр.)

Лазерная камера 2 S – 4 S

Стандарт

Цветная камера 2 S – 4 S

Стандарт

Светодиодная подсветка

Стандарт

Линейный лазер

Стандарт

Анализ волокон (точечный лазер)

Стандарт

3D+

Опция

Профильный модуль

Опция

Охлаждение/обогрев камер

Стандарт/Опция

Опции (внеш.)

Механизация сканера

Опция

ShapeScan

Опция

Сканер Front End

Опция

EScan

Опция

Измерение влажности

Опция

Маркировочная станция

Опция

* Другие значения скорости, размеров и высоты по запросу. Все сканеры адаптируются с учетом конкретных требований клиента. Поэтому данные могут отличаться. Производитель оставляет за собой право на технические изменения. Текст и иллюстрации в настоящем проспекте также содержат данные о специальном оборудовании, которое не входит в серийный комплект поставки. Для фотографирования частично сняты защитные кожухи.

Датчики: ключ к успеху

Все датчики идеально защищены пыленепроницаемый корпус.  В каждой системе серийно устанавливаются лазерные камеры. При самой быстрой скорости на рынке они гарантируют высокое разрешение и наилучшие результаты. Постоянное усовершенствование этой промышленной системы датчиков ведет к непрерывному росту производительности. Данная технология предназначена для распознавания таких дефектов, как сучки, сердцевинные трубки, трещины и т. д. Эта отточенная лазерная система также надежно определяет трехмерные дефекты поверхности, например, отверстия и обзол.

Результат работы сканера дополнительно улучшается цветными камерами, входящими в серийную комплектацию сканеров. Благодаря повышенному разрешению в продольном и поперечном направлении удается еще более надежно распознавать цветовые дефекты, а также трещины и оставленные насекомыми ходы. Разные версии цветных камер гарантируют идеальный результат работы сканера в любой сфере применения.

Оптимизация при торцовке без проблем
WEINIG CombiScan Evo

Шаг 1: В сканерах LuxscanLine используются разные датчики, например, лазерные и цветные камеры, а также рентгеновские датчики. Ваш эксперт WEINIG подберет подходящие датчики, а также их лучшую комбинацию с учетом видов древесины, характеристик поверхностей и требуемой производительности. Наша цель — обеспечить максимальное качество информации для оборудования клиента.

Шаг 2: Высокотехнологичное программное обеспечение OptiCore выполняет обработку изображений. Оно распознает дефекты, а также цветовые отклонения доски. При этом идеально согласованные данные от датчиков гарантируют оптимальную обработку данных и распознавание дефектов.

Шаг 3: Оптимизация посредством программного обеспечения OptiCore определяет наилучшее решение для торцовки. При этом учитываются различные пожелания клиента и требования к качеству. На основе точных данных о доске, полученных при обработке изображений, выполняется оптимизация доски с учетом требований клиента. При этом можно задать практически неограниченное количество уровней качества и изделий. Также возможна идеальная оптимизация для сложных изделий. Это позволяет производить любой вид готовой продукции.

Предложения по размещению EasyScan+ C
WEINIG CombiScan Evo
EasyScan+ C может использоваться для одного или двух торцовочных станков.

Анализ волокон: максимальная точность распила
WEINIG CombiScan Evo
Важной составной частью при оптимизации с целью роста выхода готовой продукции и увеличения ее ценности является точное позиционирование распила, что особенно относится к сращенным изделиям. Такая точность достигается системой Dual Scatter, состоящей из одного линейного и одного точечного лазера. В то время как линейный лазер в основном распознает сучки, трещины и засмолки, точечный лазер, прежде всего, улучшает распознавание шероховатых поверхностей. Позиционирование распила решающим образом улучшается благодаря углу и размеру точек. Это ведет к прочному сращиванию деталей. Система Dual Scatter может использоваться для древесины твердых и мягких пород.

Автоматическое позиционирование камер и обработка деталей с уменьшающейся шириной
WEINIG CombiScan Evo
Система автоматического позиционирования камер перемещает все камеры в идеальное положение, тем самым гарантируя оптимальное качество изображения и разрешение. Она предотвращает появление ошибок в изображении и сводит к минимуму простои.

Сканер Front End: Простой путь к контролю качества
WEINIG CombiScan Evo
Сканер Front End размещается после торцовочной пилы. Он сканирует отторцованные детали с обеих сторон. Анализ контрастности позволяет обнаружит дефекты внутри доски, например, сердцевинные трубки. На основании данной информации продукция дополнительно сортируется для сращивания или отдельных профилей и передается к последующему устройству. Это уменьшает объем дополнительных работ и увеличивает выход готовой продукции. Сканером Front End можно дооснастить уже имеющиеся сканерные системы. Также возможно применение для торцовочных станков с ручной разметкой.

ShapeScan: Надежное распознавание изгибов и кручения
WEINIG CombiScan Evo
ShapeScan — это идеальная опция, если требуется распознать в качестве дефекта определенный изгиб или кручение. В качестве опции также возможно распознавание вогнутости. Благодаря датчикам на поперечном транспортере сканер ShapeScan T может определить наличие изгиба и кручения. В отличное от этого сканер ShapeScan L измеряет данные значения при продольной транспортировке. Эти значения передаются в оптимизирующее оборудование, чтобы, например, обеспечить соблюдение максимального изгиба на единицу продукции. ShapeScan также может применяться отдельно для сортировки по изгибу.

Станция разметки: разметка пропилов и уровней качества
WEINIG CombiScan Evo
Станция разметки — это идеальное решение для объединения сканера с одним или несколькими торцовочными станками, если не следует использовать сложные средства механизации или если невозможно прямое соединение для передачи данных. На каждую доску наносится разметка относительно пропилов, качества и поворота, после чего они безошибочно передаются в пильный станок. Кроме того, применение станции разметки может быть целесообразным в проектах с сортировкой по прочности, а также на сортировочных линиях.
