WEINIG HS 120 / HS 200 горизонтальное сращивание коротких заготовок

Длина заготовок 110-900 мм
Ширина заготовок 37-152(203) мм
Производительность - 42-70 м/мин
(горизонтальное сращивание, детали 22х50x350 мм)

Купить
Презентация WEINIG HS 120 / HS 200 горизонтальное сращивание коротких заготовок

Преимущества WEINIG HS 120 / HS 200

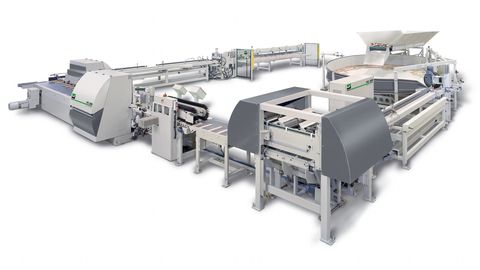

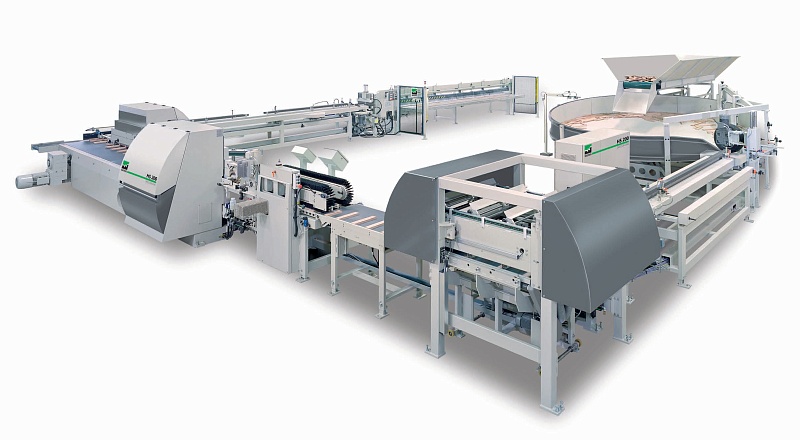

  • От ручной до автоматической линии

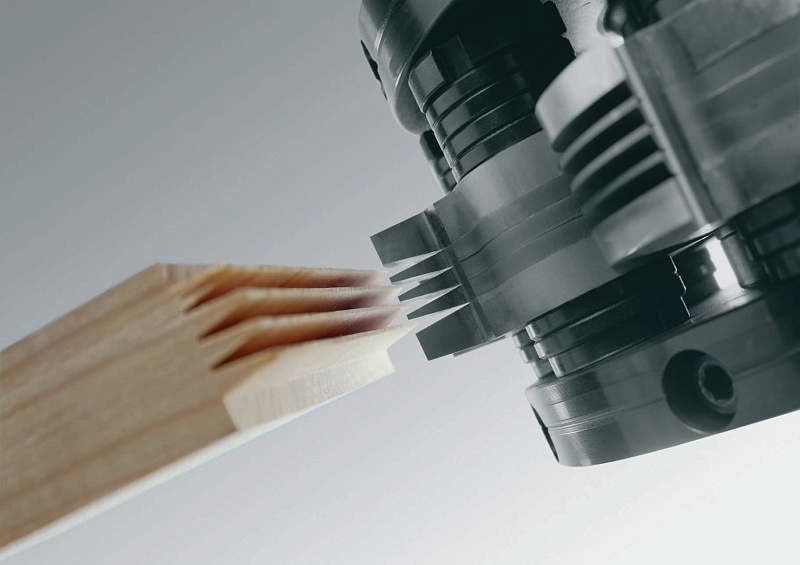

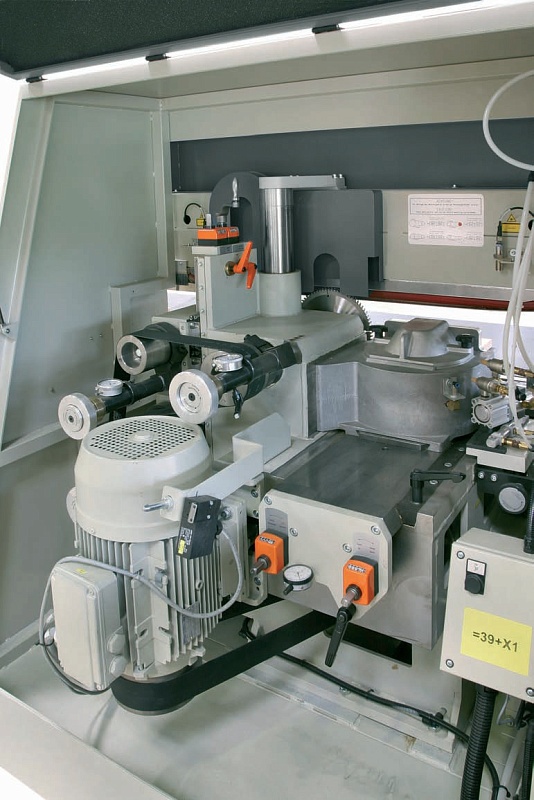

  • Тяжелая литая конструкция фрезерных агрегатов
  • Мин. длина заготовок 110 мм
  • Контроль качестве заготовок, дефектные детали автоматически отсортировываются
  • Сканерный контроль нанесения клея (опция)
  • До 200 заготовок в минуту (3,3 заготовки в секунду)
  • Осевая и радиальная регулировка фрезерных шпинделей
  • Регулировка инструментов в диапазоне 1/100 мм

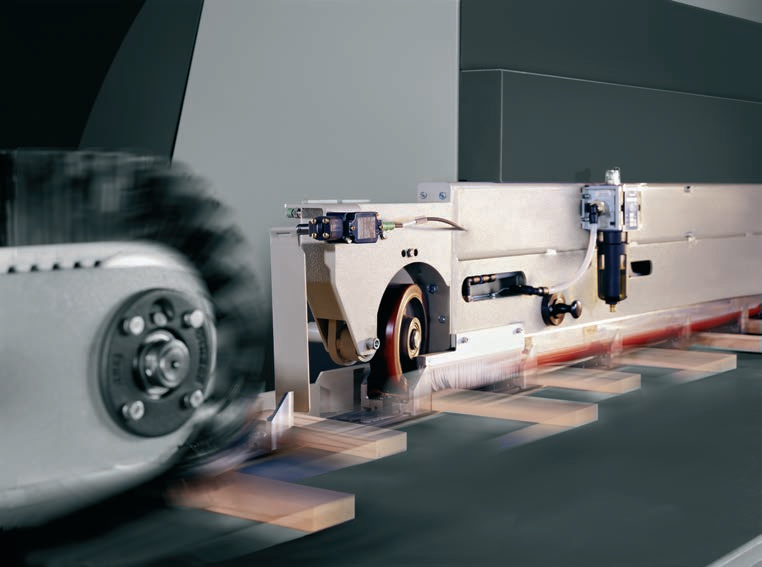

  • Верхний прижим с приводом в зоне фрез
  • Дистанционное обслуживание для быстрой поддержки клиентов
WEINIG HS 120 / HS 200: Верх совершенства высшего класса

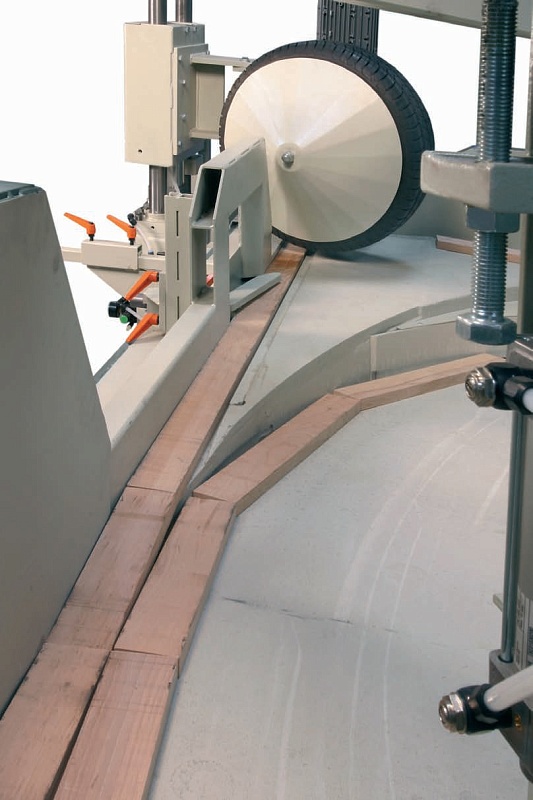

Горизонтальные фрезерные агрегаты WEINIG для поштучной обработки заготовок являются самыми быстрыми представителями своего класса на мировом рынке. До 200 заготовок в минуту в непрерывном проходном режиме и 12 циклов прессования в минуту — настоящий гигант производительности.

Также возможно оснащение высокоэффективными компонентами, например, для автоматической подачи заготовок и контроля торцов.

Заготовки, которые не соответствуют определенным критериям качества, выводятся из линии без нанесения клея. Возможно использование инструментальных систем различных диаметров (от 228,6 до 266,7 мм или от 9 до 10 ½ дюйма).

Технические характеристики HS 120 / HS 200

  HS 120 HS 200 HS 200 Spinfeed
Длина заготовок 110–900 мм 110–900 мм 110–900 мм
Ширина заготовок 37–152 (203) мм 37–152 (203) мм 37–152 (203) мм
Толщина заготовок 16–55 мм 16–55 мм 16–55 мм
Длина готовой детали 3000–6100 мм 3000–6100 мм 3000–6100 мм
Давление прессования 120 (145) кН 120 (145) кН 120 (145) кН
Макс. сечение заготовок при длине шипов 10/11 мм (мягкая древесина) 100 (120) см² 100 (120) см² 100 (120) см²
Макс. сечение заготовок при длине шипов 10/11 мм (твердая древесина) 80 (96) см² 80 (96) см² 80 (96) см²
Производительность (вертикальное сращивание), 30 x 90 x 400 мм - - -
Производительность (горизонтальное сращивание), 22 x 50 x 350 мм 42 м/мин 70 м/мин 70 м/мин
Вид подачи заготовок Ленточный транспортер / щеточная подача Щеточная подача Щеточная подача
Вид фрезы Горизонтальная фрезерная комбинация Горизонтальная фрезерная комбинация Горизонтальная фрезерная комбинация
Вид разборки на отдельные заготовки Автоматический Автоматический Автоматический
Вид пресса Двухканальный пресс Двухканальный пресс Двухканальный пресс
Функция статистики Стандарт Стандарт Стандарт
Диагностическая система Стандарт Стандарт Стандарт
Заготовки разной длины Стандарт Стандарт Стандарт
Количество промежуточных пропилов Любое Любое Любое
Предотвращение сколов (под резные агрегаты) Стандарт Стандарт Стандарт
Мин. толщина заготовки 16 мм Стандарт Стандарт Стандарт
Макс. толщина заготовки 72 мм Опция Опция Опция
Макс. толщина заготовки 100 мм - - -
Мин. ширина заготовки 30 мм Опция Опция Опция
Вибрационный упор - - -
Контроль направления заготовки Опция Опция Опция
Контроль качества Опция Опция Опция
Защита от щепок - - -
Клеенаносящая система Flankenjet Стандарт Стандарт Стандарт
Обмен данными (дистанционное обслуживание) Опция Опция Опция
Резервная мощность фрезерного шпинделя - - -
Вид подачи с частотно-регулируемым приводом - - -
Вид подачи с серворегулированием Стандарт Стандарт Стандарт
Мощность привода фрезерного шпинделя 15 кВт 15 кВт 15 кВт
Мощность привода стружечного агрегата (и подрезных агрегатов) 11,5 кВт 11,5 кВт 11,5 кВт
Значения мощности указаны при условии 100 % готовности к работе и могут варьироваться во время реальной эксплуатации.
