УНИВЕРСАЛЬНОСТЬ НОВОГО УРОВНЯ

ДИАМЕТР ПИЛЫ ДО 840 мм.
4 ЧПУ-оси ДЛЯ ТОЧНОЙ ЗАТОЧКИ ЗУБЬЕВ ПРАКТИЧЕСКИ ЛЮБОЙ ГЕОМЕТРИИ ЗА ОДИН ПРОХОД.
ГЕНИАЛЬНО ПРОСТОЕ УПРАВЛЕНИЕ С ПОМОЩЬЮ НОВОЙ МНОГОФУНКЦИОНАЛЬНОЙ РУЧКИ-МАХОВИЧКА.
ИННОВАЦИОННАЯ КОНЦЕПЦИЯ СТАНКА, ПОЗВОЛЯЮЩАЯ ЭФФЕКТИВНО ПРИМЕНЯТЬ ЕГО В СФЕРАХ ОБРАБОТКИ ДРЕВЕСИНЫ, АЛЮМИНИЯ, ПЛАСТМАСС И РАЗНООБРАЗНЫХ МЕТАЛЛОВ.
РЕЗУЛЬТАТ: ПРЕВОСХОДНОЕ СОЧЕТАНИЕ ТОЧНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ ПРИ МАКСИМАЛЬНОЙ ГИБКОСТИ
СОЧЕТАНИИ С ВЫСОКОЙ ГИБКОСТЬЮ ДЛЯ ОБРАБОТКИ ТВЕРДОСПЛАВНЫХ ЗУБЬЕВ ДИСКОВЫХ ПИЛ.

VOLLMER CHC 840
БОЛЬШЕ ЭФФЕКТИВНОСТИ.
БОЛЬШЕ ВОЗМОЖНОСТЕЙ.

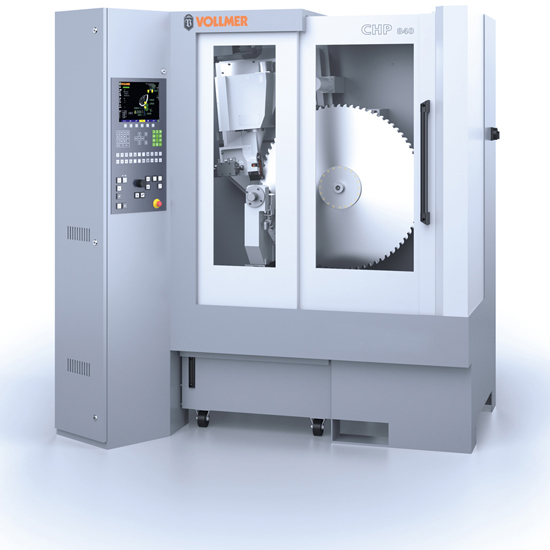

	КОМПАКТНАЯ КОНСТРУКЦИЯ. Компактная конструкция и оптимальный доступ оператора к узлам станка
	МОДЕРНИЗИРОВАННЫЙ ПУЛЬТ УПРАВЛЕНИЯ. 10-дюймовый цветной ЖК-дисплей и многофункциональная ручка-маховичок для быстрого, простого и удобного управления
	УВЕЛИЧЕННОЕ СМОТРОВОЕ ОКНО. Телескопическая дверца, обеспечивающая превосходный обзор рабочей зоны, открывается внутрь станка
	СЕРИЙНОЕ ИСПОЛНЕНИЕ В ЗАКРЫТОМ КОРПУСЕ. Для эффективной работы, шумоизоляции и защиты от вредных веществ, а также для презентабельного внешнего вида
	МАССИВНАЯ КОНСТРУКЦИЯ. Стабильная конструкция станка для высокоточной работы без вибраций

 КОНЦЕПЦИЯ СТАНКА

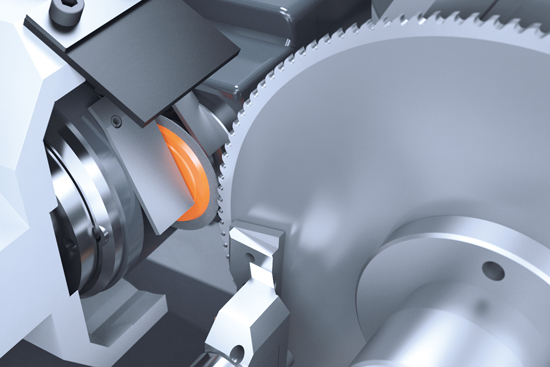

Станок VOLLMER серии CHP имеет оптимальное оснащение для заточки дисковых пил с твердосплавными напайками. Универсальный, решает все задачи и обладает множеством возможностей.

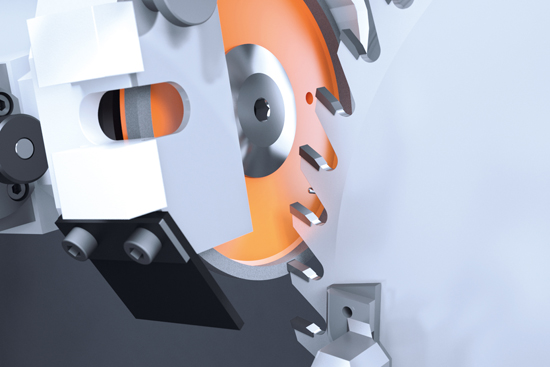

///  4 ЧПУ-оси для обработки любых распространенных геометрических форм зубьев за один проход – даже для пил со скосом по передней грани и групповым расположением зубьев
///  Программа осцилляции в серийном исполнении – большой съем за один проход, например, при ремонте зубьев
///  Автоматическое перемещение шлифовального узла на заданный передний или задний угол для быстрой и точной перенастройки станка
///  Оптимальная координация перемещений для ускорения процесса заточки и сокращения времени позиционирования узлов
///  Полное отсутствие гидравлики – минимальная потребность в техобслуживании
///  Автоматическая централизованная смазка уменьшает расходы на техническое обслуживание (в серийном исполнении)

 ПРИМЕНЕНИЕ

Пилы для лесопильной промышленности, обработки массивной древесины и изготовления мебели

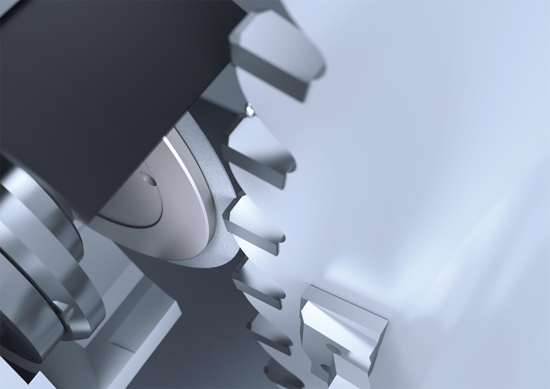

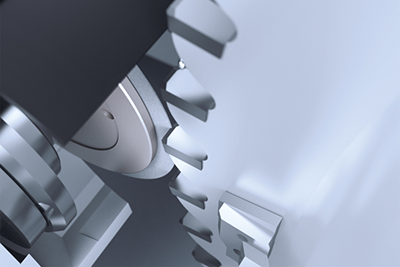

VOLLMER - это синоним надежности и стабильности. Благодаря поперечной установке толкателя с пневматической защелкой возможна заточка дробительного инструмента с усиливающим буртиком или без буртика, прикручиваемого на специальные оправки, в том числе с проставками для заполнения пропусков между зубьями.

/// в стандартную комплектацию входит широко раскрывающийся зажим для пил с буртиком или усиливающим кольцом
/// удлинитель толкателя подачи для обработки зубьев с шагом до 180 мм

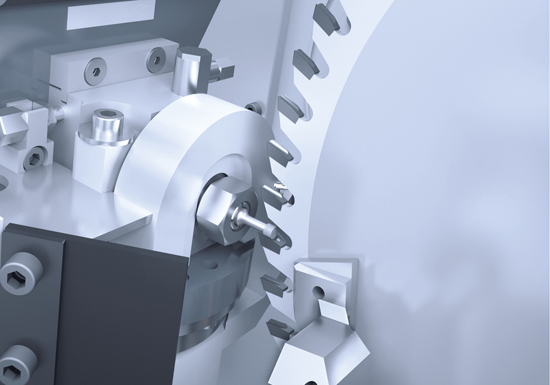

/// дополнительное устройство для заточки зубьев пил с вогнутой передней гранью (опционально)

Пилы для металлообработки

В металлообработке действуют особые требования - в том числе для процесса заточки. Станок Vollmer CHP 840 предназначен для эффективной обработки пил даже со сложной геометрией зубьев и групповым расположением зубьев.

/// усиленный электродвигатель привода круга с изменяемой скоростью вращения - для повышения производительности шлифования и оптимизации технологических параметров и процессов обработки

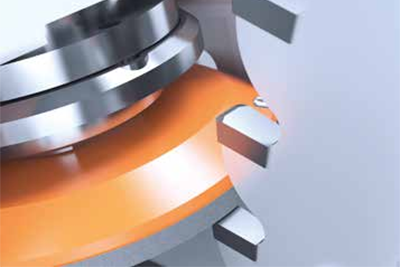

/// подвижный узел шлифования стружкоделительной канавки для максимальной гибкости
/// программное обеспечение для обработки передней грани с отрицательным углом и задней грани со стружкоделительной канавкой - в серийном исполнении

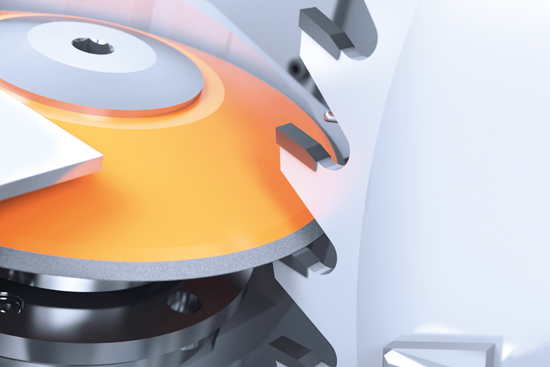

//// заточка стружкоделительной канавки на пилах HSS        шлифовальным кругом 50 мм	//// заточка стружкоделительной канавки         шлифовальным кругом 125 мм

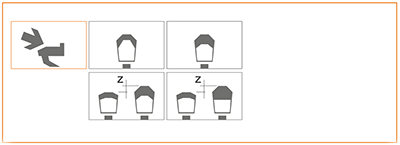

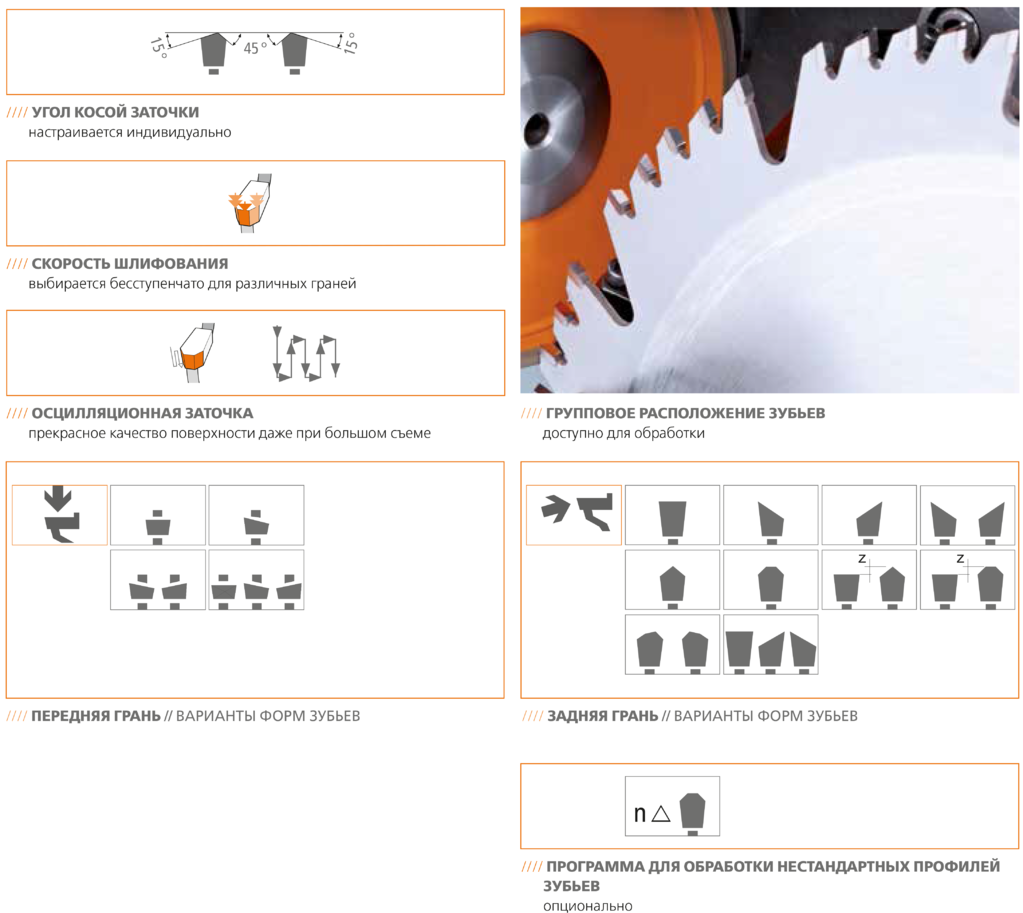

//// обработка отрицательной передней грани	//// отрицательная передняя грань // варианты формы       //// стружколомательная ступенька - опция           Обработка пил со стружколомательной ступенькой

ПРИМЕНЕНИЕ

Высокая универсальность и функциональность выводит серию CHP в лидеры промышленной заточки дисковых пил для обработки древесины, алюминия пластмасс и металлов - и, тем самым, позволяет с равной эффективностью применять станки данной серии в заточных участках предприятий, осуществляющих пиление различных материалов, профессиональных сервисных центрах и мелкосерийных производствах.

КОНЦЕПЦИЯ УПРАВЛЕНИЯ

Современная концепция управления с применением новой многофункциональной ручки-маховичка значительно облегчает и ускоряет обработку. Выбор и перемещение осей осуществляется через модуль управления, что способствует предотвращению возможных ошибок. Кроме того, ручка-маховичок служит потенциометром, позволяющим регулировать скорость работы станка.
///  оптимальные продолжительность обработки и качество поверхности благодаря возможности регулирования скорости шлифования различных поверхностей
///  не требуется вводить шаг зубьев благодаря датчикам толкателя
///  автоматическая установка переднего и заднего углов при помощи цифрового измерения предотвращает ошибки настройки
///  понятные символы Vollmer на мониторе станка облегчают процесс программирования
///  функция памяти: до 4000 программ обработки
///  операционная система на базе MS Windows
///  простота настройки благодаря многофункциональной ручке-маховичку

ТЕХНИЧЕСКИЕ ДАННЫЕ СТАНКА VOLLMER CHP 840

Дисковые пилы			Ход шлифования
Наружный диаметр	80-840 мм		Передняя грань	≤ 20
Диаметр посадочного отверстия	от 10 мм		Задняя грань	≤ 24
Толщина полотна пилы	до 8 мм		Вогнутая передняя грань	≤ 15
Шаг зубьев пилы	до 100 (до 180*)		Мощность привода шлифовального узла	1,1 кВт
Ширина пропила (напайки)	до 12 мм		Емкость бака охлаждающей жидкости	170 л.
Масса пилы	макс. 30 кг		Шлифовальные круги
Передний угол	от -30° до +40°		Наружный диаметр	125 мм
Передний угол зубьев с вогнутой    передней гранью	от -10° до +30°*		Диаметр посадочного отверстия	32 мм
Задний угол	от +6° до +45°		Окружная скорость	изменяемая
Косая заточка			Потребляемая мощность   (без дополнительного оборудования)	2,2 кВА
по задней грани	≤ 45°
по передней грани	≤ 15°		Масса станка	1660 кг.
