ВОЗМОЖНОСТИ НОВОГО ПОКОЛЕНИЯ

ДИАМЕТР ПИЛЫ ДО 1300 мм.
4 ЧПУ-оси ДЛЯ ТОЧНОЙ ЗАТОЧКИ ЗУБЬЕВ ПРАКТИЧЕСКИ ЛЮБОЙ ГЕОМЕТРИИ ЗА ОДИН ПРОХОД.
УДОБНОЕ УПРАВЛЕНИЕ С ПОМОЩЬЮ НОВОЙ МНОГОФУНКЦИОНАЛЬНОЙ РУЧКИ-МАХОВИЧКА.
ИННОВАЦИОННАЯ КОНЦЕПЦИЯ СТАНКА, ПОЗВОЛЯЮЩАЯ ЭФФЕКТИВНО ПРИМЕНЯТЬ ЕГО В СФЕРАХ ОБРАБОТКИ АЛЮМИНИЯ, ПЛАСТМАСС И РАЗЛИЧНОЙ ДРЕВЕСИНЫ.

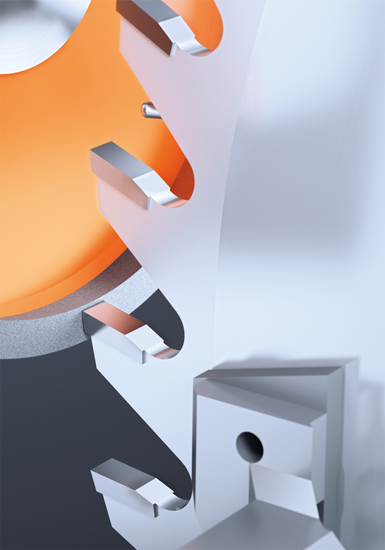

РЕЗУЛЬТАТ: ТОЧНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ В СОЧЕТАНИИ С ВЫСОКОЙ ГИБКОСТЬЮ ДЛЯ ОБРАБОТКИ ТВЕРДОСПЛАВНЫХ ЗУБЬЕВ ДИСКОВЫХ ПИЛ.

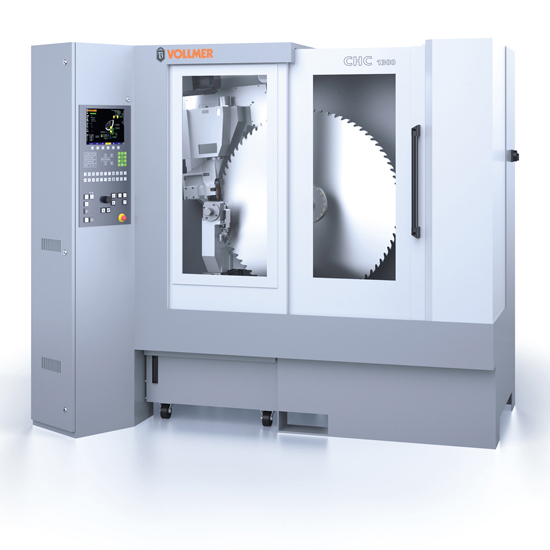

VOLLMER CHC 1300
БОЛЬШЕ ЭФФЕКТИВНОСТИ.
БОЛЬШЕ ВОЗМОЖНОСТЕЙ.

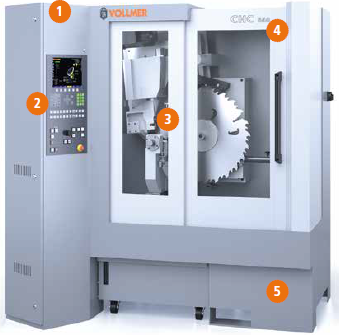

	КОМПАКТНАЯ КОНСТРУКЦИЯ. Компактная конструкция и оптимальный доступ оператора к узлам станка

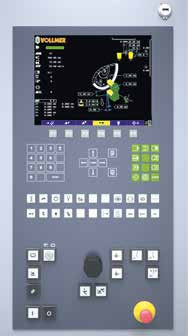

	МОДЕРНИЗИРОВАННЫЙ ПУЛЬТ УПРАВЛЕНИЯ. 10-дюймовый цветной ЖК-дисплей и многофункциональная ручка-маховичок для быстрого, простого и удобного управления
	УВЕЛИЧЕННОЕ СМОТРОВОЕ ОКНО. Телескопическая дверца, обеспечивающая превосходный обзор рабочей зоны, открывается внутрь станка
	СЕРИЙНОЕ ИСПОЛНЕНИЕ В ЗАКРЫТОМ КОРПУСЕ. Для эффективной работы, шумоизоляции и защиты от вредных веществ, а также для презентабельного внешнего вида
	МАССИВНАЯ КОНСТРУКЦИЯ. Стабильная конструкция станка для высокоточной работы без вибраций

 КОНЦЕПЦИЯ СТАНКА

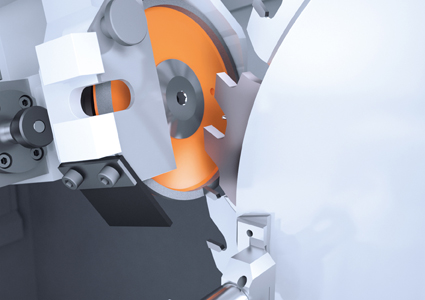

Станок VOLLMER серии CHC имеет оптимальное оснащение для заточки дисковых пил с твердосплавными напайками. Универсальный, решает множество задач.

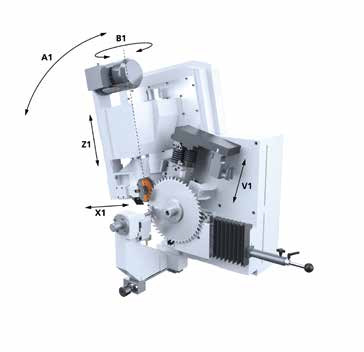

///  4 ЧПУ-оси для обработки любых распространенных геометрических форм зубьев за один проход – даже для пил со скосом по передней грани и групповым расположением зубьев
///  Программа осцилляции в серийном исполнении – большой съем за один проход, например, при ремонте зубьев
///  Автоматическое перемещение шлифовального узла на заданный передний или задний угол для быстрой и точной перенастройки станка
///  Оптимальная координация перемещений для ускорения процесса заточки и сокращения времени позиционирования узлов
///  Полное отсутствие гидравлики – минимальная потребность в техобслуживании
///  Автоматическая централизованная смазка уменьшает расходы на техническое обслуживание (в серийном исполнении)

 ПРИМЕНЕНИЕ

Высокая универсальность и функциональность выводят серию CHC в лидеры промышленной заточки дисковых пил для обработки алюминия, пластмасс и, особенно,
древесины. Станки этой серии могут применяться в заточных мастерских, мелкосерийном производстве и, разумеется, в заточных цехах деревообрабатывающих производств. Благодаря поперечной установке толкателя с пневматической защелкой возможна заточка дробительного инструмента. С усиливающим буртиком или без буртика, прикручиваемого на специальные оправки, в т.ч. с проставками для заполнения пропусков между зубьями.
/// в стандартную комплектацию входит широко раскрывающийся зажим для пил с буртиком или усиливающим кольцом
/// удлинитель толкателя подачи для обработки зубьев с шагом до 180 мм
/// дополнительное устройство для заточки зубьев пил с вогнутой передней гранью (опционально)

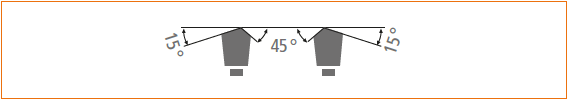

//// УГОЛ КОСОЙ ЗАТОЧКИ настраивается индивидуально


//// СКОРОСТЬ ШЛИФОВАНИЯ выбирается бесступенчато

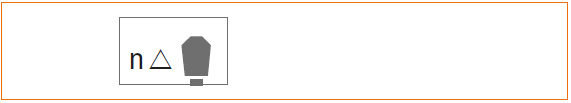

//// ГРУППОВОЕ РАСПОЛОЖЕНИЕ ЗУБЬЕВ доступно для обработки

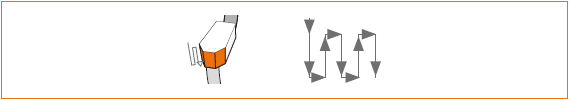

//// ОСЦИЛЛЯЦИОННАЯ ЗАТОЧКА прекрасное качество даже при большом съеме

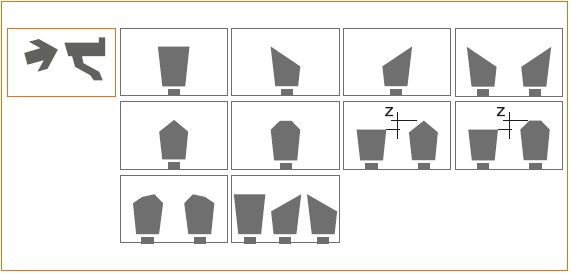

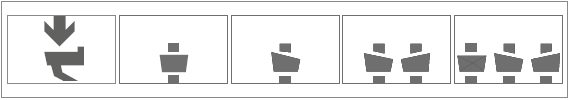

//// ПЕРЕДНЯЯ ГРАНЬ варианты форм зубьев


//// ПРОГРАММА ОБРАБОТКИ НЕСТАНДАРТНЫХ ПРОФИЛЕЙ ЗУБЬЕВ опционально


//// ЗАДНЯЯ ГРАНЬ варианты форм зубьев


КОНЦЕПЦИЯ УПРАВЛЕНИЯ

Современная концепция управления с применением новой многофункциональной ручки-маховичка значительно облегчает и ускоряет обработку. Выбор и перемещение осей осуществляется через модуль управления, что способствует предотвращению возможных ошибок. Кроме того, ручка-маховичок служит потенциометром, позволяющим регулировать скорость работы станка.
///  оптимальные продолжительность обработки и качество поверхности благодаря возможности регулирования скорости шлифования различных поверхностей
///  не требуется вводить шаг зубьев благодаря датчикам толкателя
///  автоматическая установка переднего и заднего углов при помощи цифрового измерения предотвращает ошибки настройки
///  понятные символы Vollmer на мониторе станка облегчают процесс программирования
///  функция памяти: до 4000 программ обработки
///  операционная система на базе MS Windows
///  простота настройки благодаря многофункциональной ручке-маховичку

ТЕХНИЧЕСКИЕ ДАННЫЕ СТАНКА VOLLMER CHC 1300

Дисковые пилы			Ход шлифования
Наружный диаметр	80-1300 мм		Передняя грань	≤ 20
Диаметр посадочного отверстия	от 10 мм		Задняя грань	≤ 24
Толщина полотна пилы	до 8 мм		Вогнутая передняя грань	≤ 15
Шаг зубьев пилы	до 100 (до 180*)		Мощность привода шлифовального узла	0,7 (1,1*) кВт
Ширина пропила (напайки)	до 12 мм		Емкость бака охлаждающей жидкости	170 л.
Масса пилы	макс. 80 кг		Шлифовальные круги
Передний угол	от -10° до +40°		Наружный диаметр	125 мм
Передний угол зубьев с вогнутой    передней гранью	от -10° до +40°*		Диаметр посадочного отверстия	32 мм
Задний угол	от +6° до +45°		Окружная скорость	27 м/с
Косая заточка			Потребляемая мощность   (без дополнительного оборудования)	2,2 кВА
по задней грани	≤ 45°
по положительной передней грани	≤ 45°		Масса станка	1850 кг.

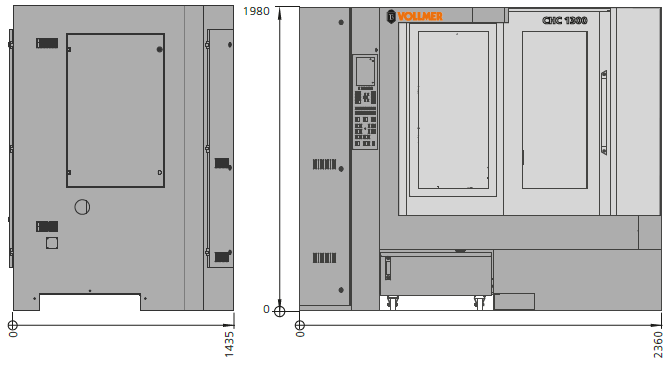

ГАБАРИТЫ СТАНКА
