Автоматический станок заточки дисковых пил

Купить
Презентация Vollmer Cana E Скачать PDF

Автоматический заточной станок CANA E, обеспечивающий прямую и косую заточку пильных зубьев, является классикой заточного искусства и примером для множества подражаний. Уже много лет тысячи этих станков доказывают свой высший класс в заточных мастерских по всему миру. Основой этого является, во-первых, универсальность функций данного станка, позволяющая обслуживать дисковые, ленточные и рамные пилы и, во-вторых, его компактность, массивность и герметичность конструкции для увеличенного срока службы, а также для достижений превосходных результатов шлифования. По настоящее время станок претерпел ряд технических доработок, обусловленных техническим прогрессом.

Автомат CANA E характеризуется лёгкостью обслуживания и настройки в ходе рабочего цикла. Все приводы находятся внутри корпуса станка. Механизм бесступенчато регулируемой передачи позволяет регулировать скорость работы в диапазоне от 30 до 75 зубьев в минуту. Шлифовальный узел перемещается по удлиненной направляющей. Сочетание этих конструкционных элементов считается определяющим фактором обеспечения безупречного качества заточки.

Шлифовальные круги Ø 250 мм гарантируют высокую производительность заточки. Засчёт использования опции автоматической компенсации износа шлифовального круга оператор получает дополнительное время для выполнения других задач. В серийном исполнении станок оснащается кулачками для обработки 4 различных форм зубьев по вашему выбору. Выбор необходимого профиля обработки осуществляется посредством простого переключения рычага.

Диски и полотна с выломанными зубьями легко обрабатываются на станке CANA E при помощи доводящего толкателя. С помощью делительной шайбы существует возможность обрабатывать полотна пил с групповым расположением зубьев точно по профилю. В серийном исполнении станок укомплектован системой вытяжки, с возможностью подсоединения фильтра для сбора шлифовальной пыли.


Станок опционально может быть оснащен ручной централизованной системой смазки. Откидной кожух обеспечивает полную защиту оператора станка. При заточке дисковых пил диаметром до 1000 мм опционально предлагается защитный кожух, полностью закрывающий станок. Благодаря большой рабочей зоне, все операции выполняются на станке быстро, надёжно и точно.

Технические характеристики станка VOLLMER CANA E:

Дисковые пилы, диаметр мм. 120–1250 мм (опционально до 2000 мм)
Ленточные пилы, ширина полотна мм. до 260 мм
Рамные пилы, ширина полотна мм. до 200 мм (опционально до 220 мм)
Шаг зубьев, мм от 10 до 100
Высота зубьев, мм до 40
Толщина полотна, мм от 0 до 6
Шлифовальный круг, диаметр мм. 250
Угол косой заточки 5°, 10°, 15°, 20°
Рабочая скорость (регулируется бесступенчато)     30...75 зуб/мин
Передний угол заточки -10° до +30° (опционально до +35°)
Величина съема по передней грани 0...0,2 мм
Потребляемая мощность 2,1...3 кВт
Масса станка 500 кг.


Основные особенности станка:

• Универсальная возможность обслуживания дисковых, ленточных и рамных пил.
• Конструкция станка, хорошо усовершенствовала себя в течение многих лет.
• Компактная, тяжёлая и закрытая конструкция для превосходных результатов заточки.
• Простое обслуживание и настройка.
• Шлифовальные круги Ø 250 мм для высокой производительности заточки.
• Четыре различных формы зубьев по выбору, в серийном исполнении.
• Оптимально настраиваемая рабочая скорость с помощью механизма бесступенчатой передачи.
• Защитный кожух в серийном исполнении станка.
• При заточке дисковых пил диаметром до 1000 мм опционально предлагается защитный кожух, полностью закрывающий станок.
• Опциональное оснащение станка для расширения возможностей применения, таких как усиленные направляющие или применение делительной шайбы.
• Централизованная система смазки (опция).
• Фильтр для сбора шлифовальной пыли (опция).
• Система автоматической компенсация износа шлифовального круга.

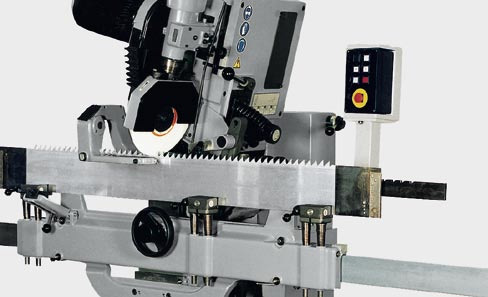

Зажимное приспособление с кареткой и делительной линейкой для заточки рамных пил шириной до 220 мм.

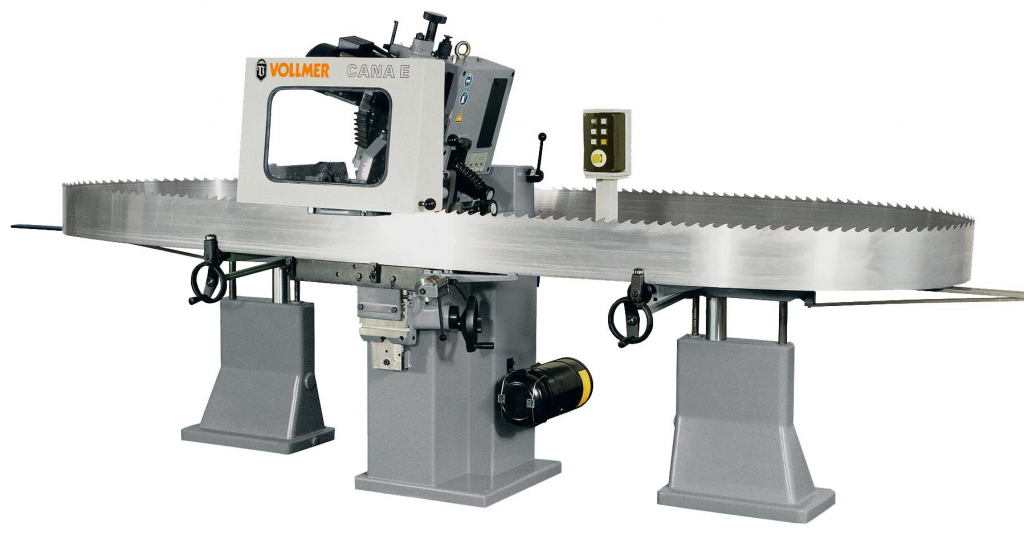

Зажимное приспособление для ленточных пил шириной до 260 мм, с возможностью установки вспомогательного толкателя.

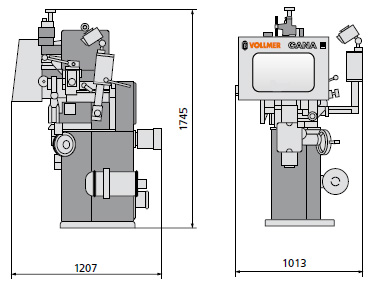

Габаритные размеры станка VOLLMER CANA E
